Czym jest automatyka przemysłowa?


Branża Automatyka Przemysłowa to twór łączący zarówno elektrykę, elektronikę, jak i informatykę. Swobodnie w skład automatyki przemysłowej można zaliczyć mechanikę, pneumatykę czy hydraulikę. Urządzenia i aparaty stosowane w automatyce przemysłowej są wykonane w specjalny "wzmocniony" sposób, aby były odporne na różne czynniki. Jedne mają wykonanie przeciwwybuchowe, inne są odporne na zakłócenia, a jeszcze inne posiadają wzmocnione obudowy czy podwyższony stopień ochrony IP. Automatyka Przemysłowa wiąże się ściśle z automatyzacją procesów przemysłowych. Tak więc optymalizacją zarówno pod względem wytwórczym, jak i oszczędnością zużycia energii. Stosowane rozwiązania mają na celu bezpieczeństwo ludzkie oraz zwiększenie wydajności produkcji i jakości produkcji.

Co wchodzi w skład elementów sterowania?


Wiele czynników wpływa na to co będzie zainstalowane w naszym systemie sterowania. Wiadomo, że do prostej maszyny sterującej silnikiem nie zastosujemy skomplikowanych serwonapędów, paneli hmi czy sterowników plc. Jednakże jeśli będzie istniała potrzeba regulacji prędkości obrotowej można będzie zastosować odpowiedni falownik.

Ogólnie rzecz ujmując w skład zaawansowanych sterowań automatyki przemysłowej wchodzą:

  • Szafy i obudowy sterownicze,
  • Odpowiednie przewody,
  • koryta, złącza czy szyny,
  • Aparatura sterownicza,
  • Rozłączniki główne,
  • Czujniki przemysłowe,
  • Enkodery,
  • Zasilacze impulsowe, transformatory
  • Systemy bezpieczeństwa,
  • Układy takie jak liczniki czy regulatory temperatury
  • Sterowniki PLC,
  • Panele HMI, panele operatorskie
  • Falowniki, softstarty
  • Silniki krokowe, serwonapędy
  • Urządzenia komunikacji takie jak switche, routery, bramki zdalnego dostępu

Falownik

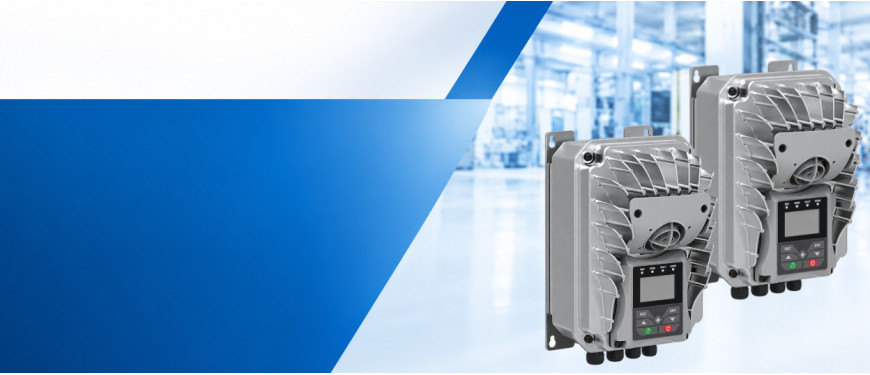

Falowniki czyli przemienniki częstotliwości. Służą do regulacji prędkości obrotowej silników elektrycznych w wykonaniu synchronicznym i asynchronicznym. Falowniki mogą sterować również momentem obrotowym np. ograniczając go lub też wykonywać jazdę na pozycję. Cechami wspólnymi jest możliwość regulacji częstotliwości, ramp rozpędzania i hamowania oraz zabezpieczenie silnika. Posiadają dwa podstawowe tryby sterowania. Tryb wektorowy i skalarny.

Softstart

Aparat służący do łagodnego rozpędzania i hamowania silników elektrycznych asynchronicznych. Niektóre softstarty ograniczają również prąd rozruchowy. W przeciwieństwie do falownika nie ma możliwości regulacji częstotliwości oraz występują w nich ograniczenia ilości uruchomień na godzinę.

Komunikacja przemysłowa

Szereg dostępnych urządzeń sieciowych począwszy od switch-y, routerów, serwerów po konwertery RS485RS232 itp.

Panel operatorski HMI

Urządzenia do wizualizacji procesów produkcyjnych. Panele operatorskie hmi umożliwiają również tworzenie receptur, wpisywanie danych, pokazywanie komunikatów dla obsługi. W skład systemu wchodzą panele tekstowe z prostymi wyświetlaczami LCD oraz panele HMI umożliwiające wyświetlanie grafik oraz multimediów.

Sterownik PLC

Jest to urządzenie z możliwością zaprogramowania logiki działania. Programista pisze algorytm w co najmniej trzech językach programowania. STL - lista instrukcji, FBD - program blokowy, Ladder - program drabinkowy. Sterowniki PLC występują jako kompaktowe lub modułowe. Kompaktowe sterowniki plc wyposażone są w wejścia i wyjścia binarne, analogowe itp. Modułowe sterowniki PLC mają karty rozszerzające dopinane do jednostki głównej CPU. Urządzenia mogą obsługiwać inne urządzenia i aparaty za pośrednictwem kart komunikacyjnych lub specjalistycznych. Jednymi z bardziej popularnych protokołów obsługiwanych są Modbus i Profibus.

Serwonapęd

Najczęściej stosowany w obrabiarkach numerycznych takich jak frezarki CNC, Tokarki CNC czy szlifierki CNC. Ponadto serwonapędy występują wszędzie tam gdzie istnieje konieczność stosowania precyzyjnego pozycjonowania. W skład serwonapędów wchodzą: serwosilnikiwzmacniacze serwo, przewody enkoderowe i mocy oraz akcesoria. Dodatkowo serwonapęd może pracować w trybie momentowym czy prędkościowym. W trybie momentowym możemy ograniczać moc przez co precyzyjnie dopasujemy napęd do wymaganego momentu obrotowego. Np. podczas dokręcania śrub. W trybie prędkościowym możemy obracać synchronicznie silnikiem np. w układzie nadążnym. Serwonapędy są napędami synchronicznymi.

Co jest czym?


Przekaźnik programowalny

Jest to alternatywa do stosowania układów logicznych opartych o przekaźniki czy układy czasowe. Przekaźniki programowalne są urządzeniami konfigurowalnymi i wykonują podobne funkcje co sterowniki PLC. Warto jednak zaznaczyć, że w dużo mniejszej skali. Mają kompaktową konstrukcie zakładaną na szynę DIN. Programowane są z poziomu PC lub przy pomocy interfejsu umieszczonego na froncie przekaźnika programowalnego. Zastępują układy czasowe, przekaźniki pomocnicze, liczniki, zegary czy układy nadzorcze. Zastosowanie znalazły w oświetleniu ulicznym, małych urządzeniach i maszynach.

Czujnik przemysłowy

Czujniki przemysłowe mają za zadanie wykrywać obiekty w określonej strefie działania. Stosowane są w przemysłowych aplikacjach, czyli wszędzie tam gdzie są wymagające warunki otoczenia. Czujniki możemy podzielić na:

  • Czujniki indukcyjne - czyli takie które wykrywają obiekty metalowe. Mają one budowę cylindryczną lub prostopadłościenną.
  • Czujniki magnetyczne - sensory wykrywające obiekty wyposażone w elementy magnetyczne. Mogą być stosowane jako czujniki położenia tłoka w siłownikach.
  • Czujniki optyczne refleksyjne - są to aparaty do wykrywania obiektów z większej odległości które przetną wiązkę światła biegnącą od czujnika do lusterka.
  • Czujniki dyfuzyjne - występują jako czujniki optyczne odbijające sygnał od badanego obiektu.
  • Czujniki laserowe - jak sama nazwa brzmi, są to urządzenia wyposażone w diodę lasera, zaś praca może być refleksyjna lub dyfuzyjna.
  • Czujniki typu bramka - czujniki optyczne wyposażone w nadajnik i odbiornik.
  • Czujniki ultradźwiękowe - są czujnikami odbiciowymi, jednak do wykrywania wykorzystują niskie tony które odbijają się od materiału.
  • Czujniki radarowe - pracują na wyższych częstotliwościach, również jako odbiciowe.
