Przewód sterowniczy ÖPVC-JZ/OZ-YCY TKD

Przewód TKD ÖPVC-JZ/OZ-YCY TKD

Przewód sterowniczy ÖPVC-JZ/OZ-YCY TKD TKD przeznaczony do zastosowań sterowniczych oraz jako kabel zasilający. Ekranowany przewód TKD ÖPVC-JZ/OZ-YCY TKD jest odpowiednikiem przewodu Lapp Kabel Olflex Classicc 110 CY. Kabel ÖPVC-JZ/OZ-YCY cechuje się znacznym stopniem odporności na kwasy, ługi czy niektóre oleje.

Budowa przewodu TKD ÖPVC-JZ/OZ-YCY TKD

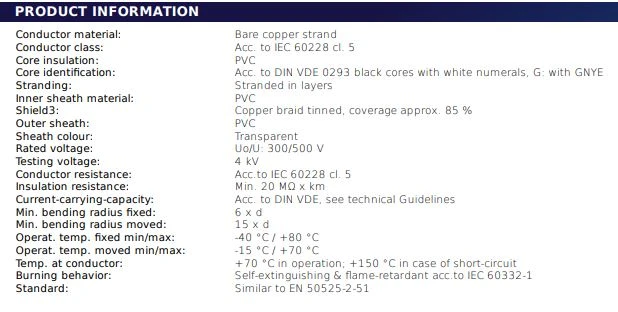

Przewód sterowniczy ÖPVC-JZ/OZ-YCY TKD posiada żyły miedziane wielodrutowe niepobielane. Izolacja żył oraz powłoka zewnętrzna w tym przewodzie sterowniczym TKD została wykonana z PVC. Oznaczenie żył jest w postaci nadrukowanych białych cyfr na czarnej izolacji. Przewody G dodatkowo zostały wyposażone w żyłę ochroną żółto-zieloną. Dodatkowo żyły w tym przewodzie skręcane są równolegle. Kabel ÖPVC-JZ/OZ-YCY posiada ekran w postaci oplotu z drutów miedzianych ocynowanych. Pokrycie ekranu wynosi 85%. Przezroczysta powłoka zewnętrzna wykonana jest z PVC.

TKD deklaruje napięcie nominalne dla ekranowanego przewodu sterowniczego ÖPVC-JZ/OZ-YCY na poziomie Uo/U: 300/500V, zaś napięcie probiercze 4 kV. Rezystancja żyły dla tego kabla sterowniczego zgodnie z IEC 602228 to klasa 5, natomiast minimalna rezystancja izolacji wynosi 20 MOhm x km. Elastyczny przewód ÖPVC-JZ/OZ-YCY charakteryzuje się szerokim promieniem gięcia. Dla połączeń stałych promień gięcia wynosi 6xd, zaś przy połączeniach ruchomych jest to 15xd. Przewód ten w połączeniach stałych może pracować w przedziale temperatury od -40 do +80 stopni Celsjusza, przy połączeniach ruchomych w przedziale -15...+70 st. C.

Modele przewodu ÖPVC-JZ/OZ-YCY bez żyły ochronnej

• 10001093 - 2x0,5
• 1001092 - 2x0,75
• 1001096 - 2x1
• 1001095 - 2x1,5

Modele przewodu ÖPVC-JZ/OZ-YCY z żyłą ochronną

• 1000681 - 3G0,5
• 1000691 - 4G0,5
• 1000711 - 5G0,5
• 1000720 - 7G0,5
• 1000659 - 12G0,5
• 10000665 - 18G0,5
• 1000671 - 25G0,5
• 1000682 - 3G0,75
• 1000692 - 4G0,75
• 1000712 - 5G0,75
• 1000722 - 7G0,75
• 1000660 - 12G0,75
• 1000666 - 18G0,75
• 1000672 - 25G0,75
• 1000683 - 3G1
• 1000693 - 4G1
• 1000713 - 5G1
• 1000723 - 7G1
• 1000661 - 12G1
• 1000667 - 18G1
• 1000673 - 25G1
• 1000678 - 34G1
• 1000709 - 50G1
• 1000684 - 3G1,5
• 1000694 - 4G1,5
• 1000714 - 5G1,5
• 1000724 - 7G1,5
• 1000662 - 12G1,5
• 1000668 - 18G1,5
• 1000674 - 25G1,5
• 1000685 - 3G2,5
• 1000699 - 4G2,5
• 1000717 - 5G2,5
• 1000726 - 7G2,5
• 1000663 - 12G2,5
• 1000669 - 18G2,5
• 1000702 - 4G4
• 1000718 - 5G4
• 1000727 - 7G4
• 1000705 - 4G6
• 1000719 - 5G6
• 1000695 - 4G10
• 1000715 - 5G10
• 1000697 - 4G16
• 1000700 - 4G25
• 1000701 - 4G35
• 10002783 - 4G50

Zastosowanie ekranowanego przewodu ÖPVC-JZ/OZ-YCY

Ekranowany przewód ÖPVC-JZ/OZ-YCY TKD stosowany jest jako kabel zasilający oraz sterowniczy. Wykorzystywany jest również jako przewód połączeniowy przy instalacjach elektrycznych do układania stałego oraz połączeń elastycznych. Z powodzeniem sprawdza się zarówno w pomieszczeniach suchych, wilgotnych jak i mokrych. Przewód ÖPVC-JZ/OZ-YCY nadaje się do stosowania w prowadnicach łańcuchowych.

Przewód OPVC-JZ/OZ-YCY jest odpowiednikiem dla następujących przewodów:

• Y-CY-JZ - HELUKABEL,
• OLFLEX CLASSIC 110 CY - Lapp Kabel,
• YstYekwo(żo) - Technokabel.
