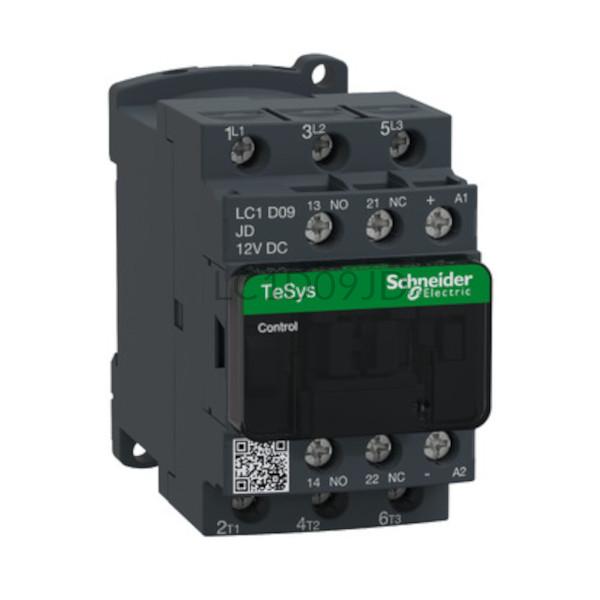

Stycznik 4 kW 3 styki zwierne 12VDC Schneider Electric LC1D09JD
- Producent:Schneider Electric
- Kod Produktu:LC1D09JD
- Index:02-8324-20-07
- Ean:3389110353204
- Indywidualne ceny dostępne po zalogowaniu
Cena
Cena netto245,16 złCena brutto: 301,54 zł
Ilość
- Opis
Stycznik LC1D09JD Schneider Electric
Stycznik mocy posiada 3 zwierne styki główne oraz styki pomocnicze: NO+NC. Napięcie sterujące cewki wynosi: 12VDC. Urządzenie jest w stanie pracować w zakresie temperatur: -5...60°C. Ma możliwość montażu na szynę DIN lub płytę montażową . Wymiary stycznika to 77mm x 45mm x 95mm. Waga łącznika wynosi 0,48kg.
Okablowanie podłączamy na zacisk śrubowy. Obciążenie prądowe szacuje się na 9A dla AC3 i 25 dla AC1. Stycznik LC1D09JD możemy obciążyć 4kW przy 400 VAC. Maksymalne napięcie łączeniowe stycznika Schneider TeSys D jest na poziomie 690 VAC dla prądu przemiennego oraz 300 VDC.
- Specyfikacja
Rodzaj aparatu Typ Stycznik Zasilanie Ilość styków pomocniczych 2 Moc (kW) 4 Napięcie zasilania (VAC) 24 Znamionowe napięcie łączeniowe (VAC) 690 Znamionowe napięcie łączeniowe (VDC) 300 Obciążenie AC1 (A) 25 Obciążenie AC3 (A) 9 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne-rozwierne Ilość styków głównych 3 Wymiary i waga Głębokość (mm) 95 Szerokość (mm) 45 Wysokość (mm) 77 Waga (kg) 0,48 Interfejs Podłączenie zacisk śrubowy Ogólne Temperatura pracy (°C) -5...60 Montaż szynę DIN lub płytę montażową - Pliki
Manual LC1D09JD - Opinie (13)
