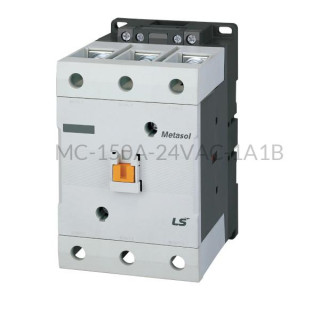

Stycznik 3F 75kW 150A 1NO+1NC 24VAC MC-150a 24VAC 1a1b LG
- Producent:LG
- Kod Produktu:MC-150a 24VAC 1a1b
- Index:05-15807-23-26
- Ean:8809512831186
- Nr. zamówieniowy:MC-150a 24VAC 1a1b
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Stycznik trzypolowy MC-150a 24VAC 1a1b LS
Stycznik 3 fazowy LG MC-150a 24VAC 1a1b został wyposażony w 3 zwierne styki główne oraz 1 styk pomocniczy zwierny i 1 styk pomocniczy rozwierny. Napięcie sterujące cewki przy 60Hz wynosi 24VAC. Obciążenie prądowe AC3 stycznika mocy LG/LS wynosi 150A, Natomiast przy obciążeniu AC-1 prąd termiczny wynosi 210A. Znamionowa moc urządzenia przy AC3 wynosi 75 kW. Znamionowe napięcie pracy stycznika MC LS wynosi 690V, zaś znamionowe napięcie impulsowe 8kV. Producent deklaruje żywotność stycznika w połączeniach mechanicznych do 5 000 000 cykli, natomiast w połączeniach elektrycznych do 1 000 000 cykli. Urządzenie może uzyskać maksymalnie 1200 cykli/h. 3-biegunowy stycznik MC-150a 24VAC 1a1b przystosowany jest do montażu na szynie DIN oraz za pomocą śrub. Stycznik 3 polowy LG może pracować w zakresie temperatur od -5 do +60 stopni C. Producent wyposażył urządzenie w obudowę o stopniu ochrony IP20 o wymiarach: 119 x 158 x 130,3mm. Waga 3-polowego stycznika MC-150a 24VAC 1a1b wynosi 2,4 kg.
Stycznik mocy MC-150a 24VAC 1a1b jest kompatybilny z przekaźnikiem termicznym MT12. Zaleca się stosowanie do tego stycznika przewodów o przekroju 1...4 mm2.
Schemat podłączenia stycznika MC-150a 24VAC 1a1b
- Specyfikacja
Rodzaj aparatu Typ Stycznik Zasilanie Ilość styków pomocniczych 2 Napięcie sterowania (VAC) 24 Prąd (AC3) 150 Moc (kW) 75 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne rozwierne Ilość styków głównych 3 Wymiary i waga Głębokość (mm) 130,3 Szerokość (mm) 119 Wysokość (mm) 158 Waga (kg) 2,4 Ogólne Temperatura pracy (°C) -5...60 - Opinie (0)
