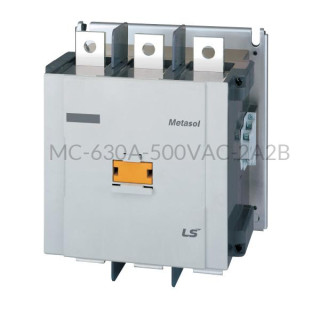

Stycznik 3F 330kW 500A 2NO+2NC 400VAC MC-630a 500VAC 2a2b LG
- Producent:LG
- Kod Produktu:MC-630a 500VAC 2a2b
- Index:05-15847-23-29
- Ean:8809512821941
- Nr. zamówieniowy:MC-630a 500VAC 2a2b
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Stycznik trzypolowy MC-630a 500VAC 2a2b LS
Stycznik 3 fazowy LS MC-630a 500VAC 2a2b został wyposażony w 3 zwierne styki główne oraz 2 styki pomocniczy zwierny i 2 styki pomocniczy rozwierny. Napięcie sterujące cewki przy 60Hz wynosi 500VAC. Obciążenie prądowe AC3 stycznika mocy LG/LS wynosi 500A, Natomiast przy obciążeniu AC-1 prąd termiczny wynosi 660A. Znamionowa moc urządzenia przy AC3 wynosi 330 kW. Znamionowe napięcie pracy stycznika MC LS wynosi 690V, zaś znamionowe napięcie impulsowe 8kV. Producent deklaruje żywotność stycznika w połączeniach mechanicznych do 2,5 000 000 cykli, natomiast w połączeniach elektrycznych do 500 000 cykli. Urządzenie może uzyskać maksymalnie 1200 cykli/h. 3-biegunowy stycznik MC-630a 500VAC 2a2b przystosowany jest do montażu na szynie DIN oraz za pomocą śrub. Stycznik 3 polowy LG może pracować w zakresie temperatur od -5 do +60 stopni C. Producent wyposażył urządzenie w obudowę o stopniu ochrony IP20 o wymiarach: 285 x 312 x 245,3mm. Waga 3-polowego stycznika MC-630a 500VAC 2a2b wynosi 22,4 kg.
Stycznik mocy MC-630a 500VAC 2a2b jest kompatybilny z przekaźnikiem termicznym MT12. Zaleca się stosowanie do tego stycznika przewodów o przekroju 1...4 mm2.
Schemat podłączenia stycznika MC-630a 500VAC 2a2b
- Specyfikacja
Rodzaj aparatu Typ Stycznik Zasilanie Ilość styków pomocniczych 2 Napięcie sterowania (VAC) 500 Napięcie sterowania (VDC) 200 Prąd (AC3) 630 Moc (kW) 330 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne rozwierne Ilość styków głównych 3 Wymiary i waga Głębokość (mm) 245,3 Szerokość (mm) 285 Wysokość (mm) 312 Waga (kg) 22,4 Ogólne Temperatura pracy (°C) -5...60 - Opinie (0)
