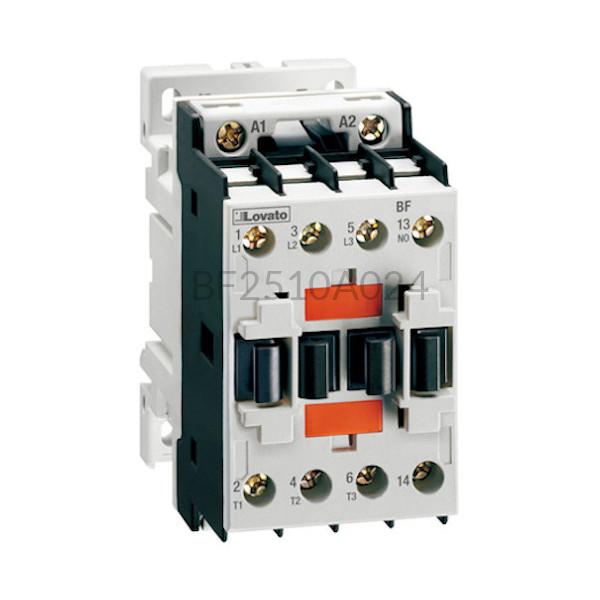

Stycznik 3F 12,5kW 25A 3NO+1NO 24VAC BF2510A024 Lovato Electric

Stycznik trzypolowy BF2510A024 Lovato Electric

Stycznik 3 fazowy BF2510A024 Lovato został wyposażony w 3 zwierne styki główne oraz 1 styk pomocniczy zwierny. Napięcie sterujące cewki wynosi 24VAC. Obciążenie prądowe AC3 stycznika mocy Lovato wynosi 25A. Znamionowa moc urządzenia przy AC3 wynosi 12,5 kW, natomiast przy obciążeniu rezystancyjnym to 21kW. Producent deklaruje żywotność stycznika w połączeniach mechanicznych do 20000000 cykli natomiast w połączeniach elektrycznych do 1200000 cykli. Urządzenie może uzyska? maksymalnie 3600 cykli/h. 3-biegunowy stycznik typu BF został wyposażony w zaciski śrubowe. Moduł stycznikowy BF2510A024 przystosowany jest do montażu na szynie DIN oraz za pomocą śrub. Stycznik 3 polowy BF może pracować w zakresie temperatur od -40 do +60 stopni C. Producent wyposażył urządzenie w obudów? o stopniu ochrony IP20 o wymiarach: 126 x 45 x 80,7mm. Waga stycznika wynosi 0,36 kg.

Schemat połączeń stycznika BF2510A024
