Stycznik 37 kW 3 styki zwierne 400VAC Schneider Electric LC1D80V7
- Producent:Schneider Electric
- Kod Produktu:LC1D80V7
- Index:04-9893-20-10
- Ean:3389110443127
- Nr. zamówieniowy:LC1D80V7
- Indywidualne ceny dostępne po zalogowaniu
Cena
Cena netto1041,98 złCena brutto: 1281,63 zł
Ilość
- Opis

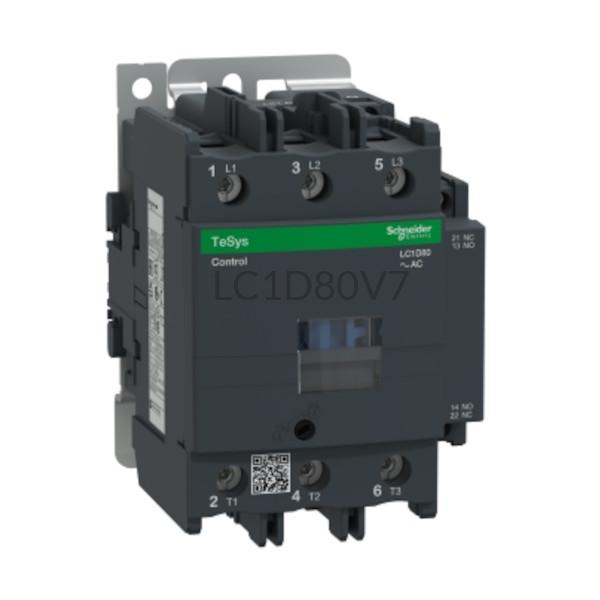

Stycznik LC1D80V7 Schneider Electric
Stycznik mocy posiada 3 zwierne styki główne oraz styki pomocnicze: NO+NC. Napięcie sterujące cewki wynosi: 400VAC. Urządzenie jest w stanie pracować w zakresie temperatur: -5...60°C. Ma możliwość montażu na szynę DIN lub płytę montażową . Wymiary stycznika to 127mm x 85mm x 130mm. Waga łącznika wynosi 1,59kg. Okablowanie podłączamy na zacisk śrubowy. Obciążenie prądowe szacuje się na 80A dla AC3 i 125 dla AC1. Stycznik LC1D80V7 możemy obciążyć 37kW przy 400 VAC. Maksymalne napięcie łączeniowe stycznika Schneider TeSys D jest na poziomie 690 VAC dla prądu przemiennego oraz 300 VDC.
Schneider Electric proponuje stosowanie akcesoriów do stycznika LC1D80V7:
- styki pomocnicze - LADN22,
- blok styków pomocniczych - LAD8N11,
- moduł tłumiący obwód RC - LA4DA2N.
- Specyfikacja
Rodzaj aparatu Typ Stycznik elektromagnetyczny Seria TeSys D Zasilanie Ilość styków pomocniczych 2 Moc (kW) 37 Napięcie zasilania (VAC) 400 Znamionowe napięcie łączeniowe (VAC) 690 Znamionowe napięcie łączeniowe (VDC) 300 Obciążenie AC1 (A) 125 Obciążenie AC3 (A) 80 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne-rozwierne Ilość styków głównych 3 Wymiary i waga Głębokość (mm) 130 Szerokość (mm) 85 Wysokość (mm) 127 Waga (kg) 1,59 Interfejs Podłączenie zacisk śrubowy Ogólne Temperatura pracy (°C) -5...60 Montaż szynę DIN lub płytę montażową - Pliki
Manual LC1D80V7 - Opinie (13)
