Stycznik 30 kW 3 styki zwierne 230VAC Schneider Electric LC1D65P7
- Producent:Schneider Electric
- Kod Produktu:LC1D65P7
- Index:04-9876-20-09
- Ean:3389110437478
- Nr. zamówieniowy:LC1D65P7
- Indywidualne ceny dostępne po zalogowaniu
- Opis

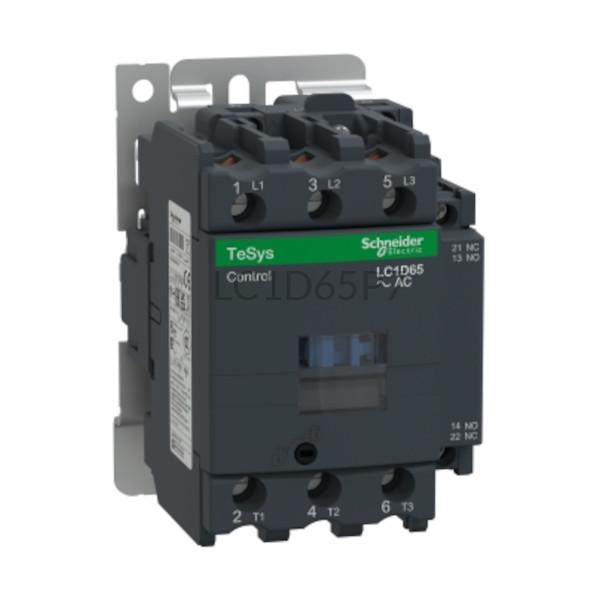

Stycznik LC1D65P7 Schneider Electric
Stycznik mocy posiada 3 zwierne styki główne oraz styki pomocnicze: NO+NC. Napięcie sterujące cewki wynosi: 230VAC. Urządzenie jest w stanie pracować w zakresie temperatur: -5...60°C. Ma możliwość montażu na szynę DIN lub płytę montażową . Wymiary stycznika to 127mm x 75mm x 119mm. Waga łącznika wynosi 1,4kg. Okablowanie podłączamy na zacisk śrubowy. Obciążenie prądowe szacuje się na 65A dla AC3 i 80 dla AC1. Stycznik LC1D65P7 możemy obciążyć 30kW przy 400 VAC. Maksymalne napięcie łączeniowe stycznika Schneider TeSys D jest na poziomie 690 VAC dla prądu przemiennego oraz 300 VDC.
Schneider Electric proponuje stosowanie akcesoriów do stycznika LC1D65P7:
- cewka do stycznika - LX1D6P7,
- styki pomocnicze - LADN22,
- blok styków pomocniczych opóźniających - LADR0,
- moduł tłumiący - LA4DA1U,
- moduł elektryczny opóźniający załączanie - LA4DT2U.
- Specyfikacja
Rodzaj aparatu Typ Stycznik elektromagnetyczny Seria TeSys D Zasilanie Ilość styków pomocniczych 2 Moc (kW) 30 Napięcie zasilania (VAC) 230 Znamionowe napięcie łączeniowe (VAC) 690 Znamionowe napięcie łączeniowe (VDC) 300 Obciążenie AC1 (A) 80 Obciążenie AC3 (A) 65 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne-rozwierne Ilość styków głównych 3 Wymiary i waga Głębokość (mm) 119 Szerokość (mm) 75 Wysokość (mm) 127 Waga (kg) 1,4 Interfejs Podłączenie zacisk śrubowy Ogólne Temperatura pracy (°C) -5...60 Montaż szynę DIN lub płytę montażową - Pliki
Manual LC1D65P7 - Opinie (14)
