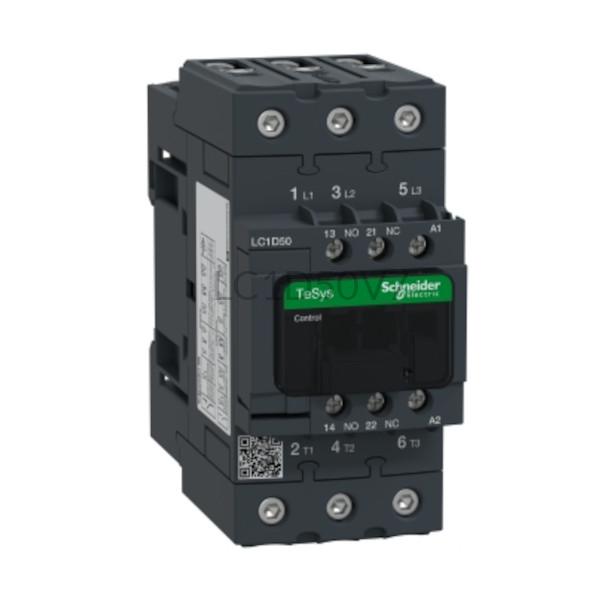

Stycznik 22 kW 3 styki zwierne 400VAC Schneider Electric LC1D50V7
- Producent:Schneider Electric
- Kod Produktu:LC1D50V7
- Index:04-9861-20-09
- Ean:3389110428438
- Nr. zamówieniowy:LC1D50V7
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Stycznik LC1D50V7 Schneider Electric
Stycznik mocy posiada 3 zwierne styki główne oraz styki pomocnicze: NO+NC. Napięcie sterujące cewki wynosi: 400VAC. Urządzenie jest w stanie pracować w zakresie temperatur: -5...60°C. Ma możliwość montażu na szynę DIN lub płytę montażową . Wymiary stycznika to 127mm x 75mm x 119mm. Waga łącznika wynosi 1,4kg.Okablowanie podłączamy na zacisk śrubowy. Obciążenie prądowe szacuje się na 50A dla AC3 i 80 dla AC1. Stycznik LC1D50V7 możemy obciążyć 22kW przy 400 VAC. Maksymalne napięcie łączeniowe stycznika Schneider TeSys D jest na poziomie 690 VAC dla prądu przemiennego oraz 300 VDC.
Schneider Electric proponuje stosowanie akcesoriów do stycznika LC1D50V7:
- cewka do stycznika - LXD3V7,
- styki pomocnicze - LADN22,
- zestaw szyn trzybiegunowych - GV3G264,
- zestaw do styczników nawrotnych - LAD9R3,
- blokada mechaniczna - LAD4CM,
- pokrywa ochronna - LAD9ET1S
- dioda tłumiąca - LAD4RC3N.
- Specyfikacja
Rodzaj aparatu Typ Stycznik elektromagnetyczny Seria TeSys D Zasilanie Ilość styków pomocniczych 2 Moc (kW) 22 Napięcie zasilania (VAC) 400 Znamionowe napięcie łączeniowe (VAC) 690 Znamionowe napięcie łączeniowe (VDC) 300 Obciążenie AC1 (A) 80 Obciążenie AC3 (A) 50 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne-rozwierne Ilość styków głównych 3 Wymiary i waga Głębokość (mm) 119 Szerokość (mm) 75 Wysokość (mm) 127 Waga (kg) 1,4 Interfejs Podłączenie zacisk śrubowy Ogólne Temperatura pracy (°C) -5...60 Montaż szynę DIN lub płytę montażową - Pliki
