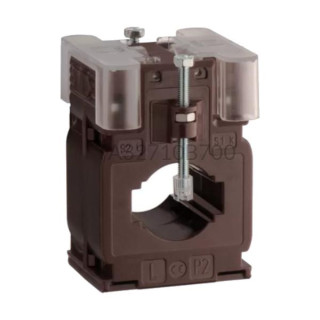

Przekładnik prądowy 70/1A kl. 1 TA32710B700 IME
- Producent:IME
- Kod Produktu:TA32710B700
- Index:11-16486-23-03
- Nr. zamówieniowy:TA32710B700
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 70A/1A IME TA327

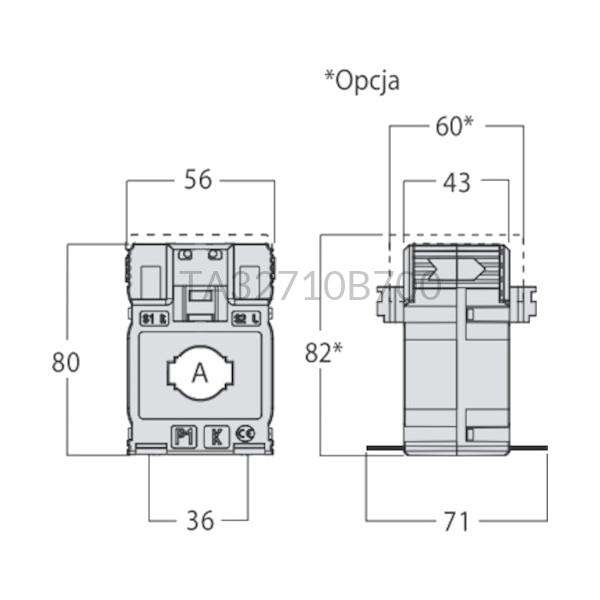

Przekładnik prądowy TA32750B700 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 70A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 3 przy obciążeniu znamionowym 3 VA oraz 1 przy obciążeniu 1,5 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32750B700 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32750B700
Prąd pierwotny Prąd wtórny 70 A
1 A
35 A 0,5 A 17,5 A 0,25A Przekładnik prądowy 1-fazowy TA32710B700
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 70 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 32,5 25,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 3 1 - Opinie (0)
