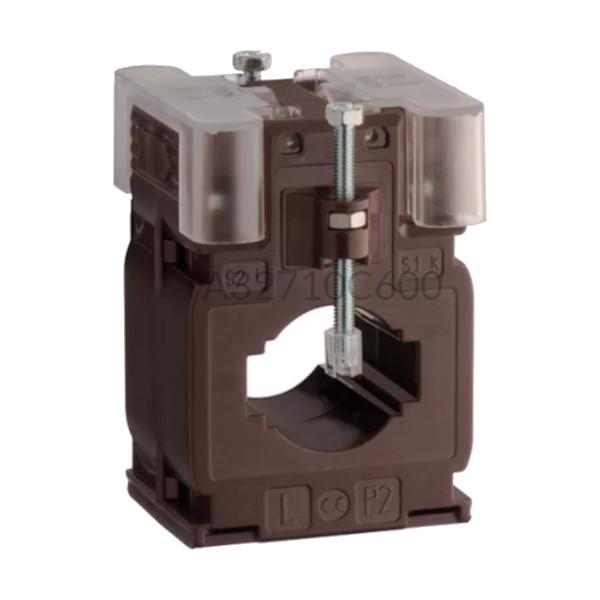

Przekładnik prądowy 600/1A kl. 0,5 TA32710C600 IME
- Producent:IME
- Kod Produktu:TA32710C600
- Index:11-16499-23-03
- Nr. zamówieniowy:TA32710C600
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 600A/1A IME TA327

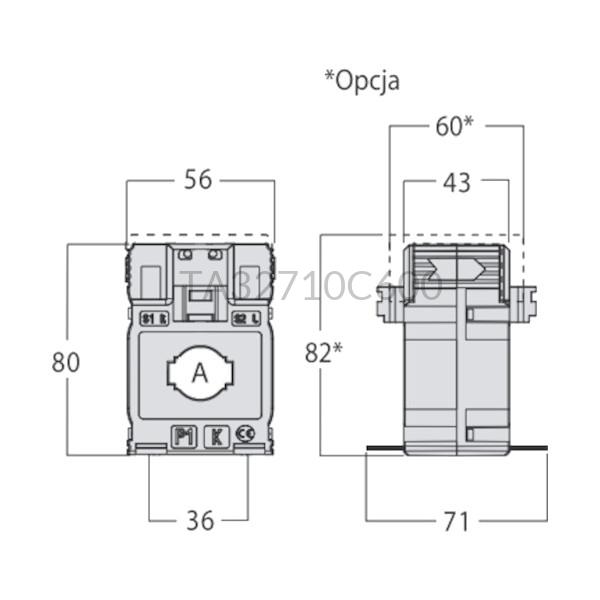

Przekładnik prądowy TA32710C600 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 600A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 1 przy obciążeniu znamionowym 20 VA, oraz kl. 0,5 przy obciążeniu 15 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32710C600 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32710C600
Prąd pierwotny Prąd wtórny 600 A
1 A
300 A 0,5 A 150 A 0,25A Przekładnik prądowy 1-fazowy TA32710C600
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 600 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 25,5 32,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 0,5 1 - Opinie (0)
