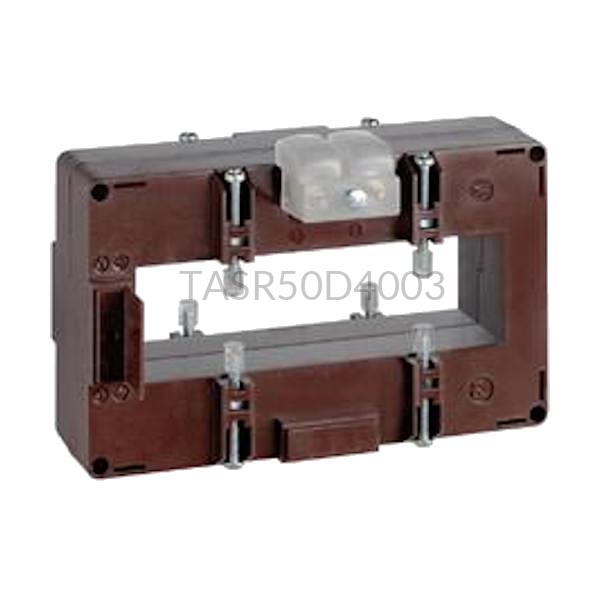

Przekładnik prądowy 4000/5A kl. 0,5 TASR50D4003 IME
- Producent:IME
- Kod Produktu:TASR50D4003
- Index:10-13428-21-29
- Nr. zamówieniowy:TASR50D4003
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 4000A/5A IME TAS127
Przekładnik prądowy TASR50D4003 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 4000A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 25 VA oraz 1 przy obciążeniu 30 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TASR50D4003 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na dłuższej stronie obudowy przekładnika, która została wykonana z poliwęglanu i ma wymiary 160 x 99 x 58 mm, a jej waga wynosi 1500g. Wymiary okna w przekładniku IME TAS127 wynoszą 127 x 38 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP40, a zacisków IP00. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASR50D4003
Prąd pierwotny Prąd wtórny 4000 A 5 A
3000 A 3,75 A 2000 A 2,5 A
Przekładnik prądowy 1-fazowy TASR50D4003 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 4000 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 58 Szerokość (mm) 99 Wysokość (mm) 160 Waga (kg) 1,5 Wysokość otworu (mm) 127 Szerokość otworu (mm) 38 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
