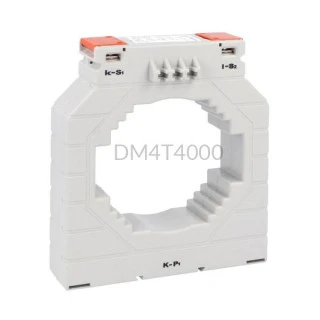

Przekładnik prądowy 4000/5A kl. 0,5 DM4T4000 Lovato
- Producent:Lovato Electric
- Kod Produktu:DM4T4000
- Index:07-16042-23-04
- Ean:8013975187272
- Nr. zamówieniowy:DM4T4000
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Przekładnik pomiarowy 4000/5A DM4TA Lovato Electric
Przekładnik prądowy DM4T4000 Lovato przeznaczony jest do pomiaru prądu w obwodzie pierwotnym w wysokości do 4000A i przekształceniem go na prąd wtórny 5A. Klasa dokładności tego przetwornika szacowana jest na 50 przy kl.0,5 oraz 50 przy kl.1. Przekładnik prądowy DM4T został wyposażony w rdzeń stały, z otworem na szynę 100x30mm, 80x50mm, 70x60mm oraz na przewód fi 86mm. Częstotliwość pracy przekładników prądowych Lovato DM4T wynosi 50...60Hz, zaś przeciążenie wstrzymywane 120% lp. Producent podaje wartość znamionowego prądu termicznego krótkotrwałego lth na poziomie 40...60 lpn przez 1 sekunde. Przetwornik Lovato DM4T4000 przystosowany jest do montażu śrubowego. Stopień ochrony urządzenia wynosi IP30 a waga 900 gram. Temperatura pracy dla przekładnika 4000/5A DM4T szacowana jest od -25 do +50 stopni Celsjusza.
Przykładowa tabela pomiarowa dla przekładnika DM4T4000
Prąd pierwotny Prąd wtórny 4000 A 5 A 2000 A 2,5 A 1000 A 1,25 A - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 4000 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 53 Szerokość (mm) 140 Wysokość (mm) 155 Waga (kg) 0,900 Wysokość otworu (mm) 60 50 30 Szerokość otworu (mm) 100 80 70 Średnica otworu (mm) 86 Ogólne Klasa dokładności 1 0,5 Temperatura pracy (°C) -25...50 Stopień ochrony IP 30 - Opinie (0)
