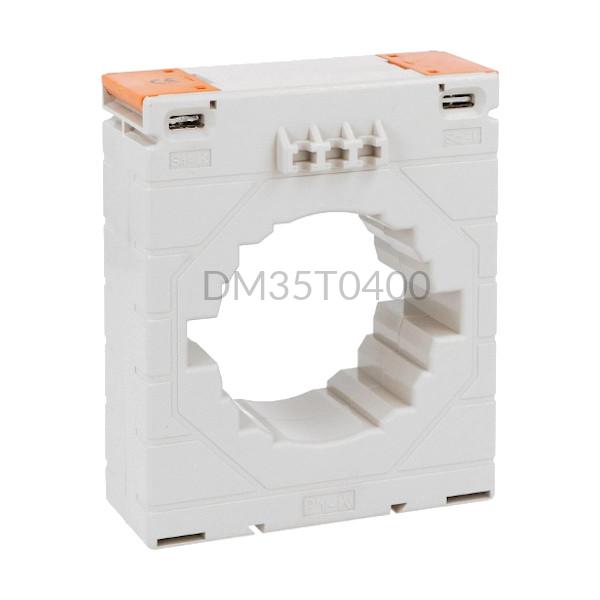

Przekładnik prądowy 400/5A kl. 1 DM35T0400 Lovato
- Producent:Lovato Electric
- Kod Produktu:DM35T0400
- Index:06-16024-23-29
- Ean:8013975243251
- Nr. zamówieniowy:DM35T0400
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Przekładnik pomiarowy 400/5A DM35TA Lovato Electric
Przekładnik prądowy DM35T0400 Lovato przeznaczony jest do pomiaru prądu w obwodzie pierwotnym w wysokości do 400A i przekształceniem go na prąd wtórny 5A. Klasa dokładności tego przetwornika szacowana jest na 5 przy kl.1. Przekładnik prądowy DM35T został wyposażony w rdzeń stały, z otworem na szynę 80x12,5mm, 60x30mm, 50x50mm oraz na przewód fi 66mm. Częstotliwość pracy przekładników prądowych Lovato DM35T wynosi 50...60Hz, zaś przeciążenie wstrzymywane 120% lp. Producent podaje wartość znamionowego prądu termicznego krótkotrwałego lth na poziomie 40...60 lpn przez 1 sekunde. Przetwornik Lovato DM35T0400 przystosowany jest do montażu śrubowego. Stopień ochrony urządzenia wynosi IP30 a waga 460 gram. Temperatura pracy dla przekładnika 400/5A DM35T szacowana jest od -25 do +50 stopni Celsjusza.
Przykładowa tabela pomiarowa dla przekładnika DM35T0400
Prąd pierwotny Prąd wtórny 400 A 5 A 200 A 2,5 A 100 A 1,25 A - Specyfikacja

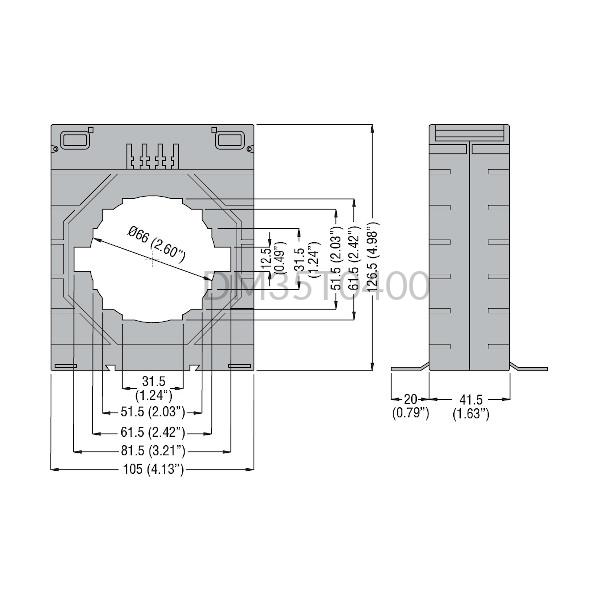

Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 400 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 41,5 Szerokość (mm) 105 Wysokość (mm) 126,5 Waga (kg) 0,46 Wysokość otworu (mm) 50 30 12,5 Szerokość otworu (mm) 80 50 60 Średnica otworu (mm) 66 Ogólne Klasa dokładności 1 Temperatura pracy (°C) -25...50 Stopień ochrony IP 30 - Opinie (0)
