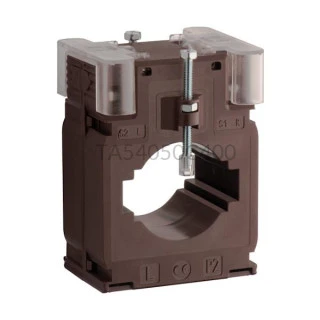

Przekładnik prądowy 400/5A kl. 0,5 TA54050C400 IME
- Producent:IME
- Kod Produktu:TA54050C400
- Index:10-14211-22-10
- Nr. zamówieniowy:TA54050C400
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 400A/5A IME TA540
Przekładnik prądowy TA54050C400 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 400A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 4 VA oraz 1 przy obciążeniu 6 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA54050C400 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 95 x 70 x 45 mm, a jej waga wynosi 320g. Wymiary okna w przekładniku IME TA540 wynoszą: 50,5 x12,5 mm; 40,5x20,5mm; Ø40mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA54050C400
Prąd pierwotny Prąd wtórny 400 A 5 A
200 A 2,5 A 100 A 1,25A
Przekładnik prądowy 1-fazowy TA54050C400 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 400 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 45 Szerokość (mm) 70 Wysokość (mm) 95 Waga (kg) 0,32 Wysokość otworu (mm) 50,5 Szerokość otworu (mm) 12,5 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
