Przekładnik prądowy 400/5A kl. 0,5 DM3T0400 Lovato
- Producent:Lovato Electric
- Kod Produktu:DM3T0400
- Index:06-15915-23-07
- Nr. zamówieniowy:DM3T0400
- Indywidualne ceny dostępne po zalogowaniu
- Opis

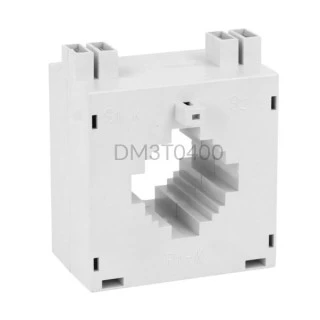

Przekładnik pomiarowy 400/5A DM3T Lovato Electric
Przekładnik prądowy DM3T0400 Lovato przeznaczony jest do pomiaru prądu w obwodzie pierwotnym w wysokości do 400A i przekształceniem go na prąd wtórny 5A. Klasa dokładności tego przetwornika szacowana jest na 2,5 przy kl.0,5 oraz 5 przy kl.1. Przekładnik prądowy DM3T został wyposażony w rdzeń stały, z otworem na przewód o średnicy 30mm oraz na szynę 40x10mm, 30x20mm i 25x25mm . Częstotliwość pracy przekładników prądowych Lovato DM3T wynosi 50...60Hz, zaś przeciążenie wstrzymywane 120% lp. Przetwornik Lovato DM3T0400 przystosowany jest do montażu na szynie DIN oraz śrubowego. Stopień ochrony urządzenia wynosi IP30 a waga 260 gram. Temperatura pracy dla przekładnika 400/5A DM3T szacowana jest od -25 do +50 stopni Celsjusza.
Przykładowa tabela pomiarowa dla przekładnika DM3T0400
Prąd pierwotny Prąd wtórny 400 A 5 A 200 A 2,5 A 100 A 1,25 A - Specyfikacja

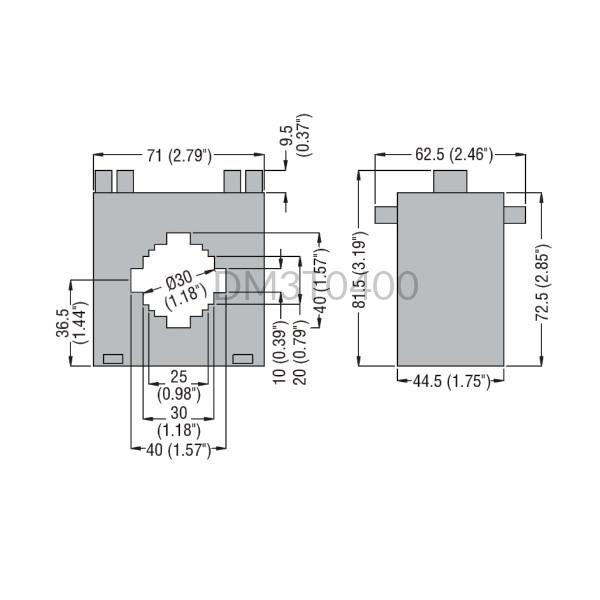

Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 400 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 44,5 Szerokość (mm) 71 Wysokość (mm) 81,5 Waga (kg) 0,26 Wysokość otworu (mm) 30 40 25 Szerokość otworu (mm) 25 20 10 Średnica otworu (mm) 30 Ogólne Klasa dokładności 1 Temperatura pracy (°C) -25...50 Stopień ochrony IP 30 - Pliki
Manual DM3T0400 - Opinie (0)
