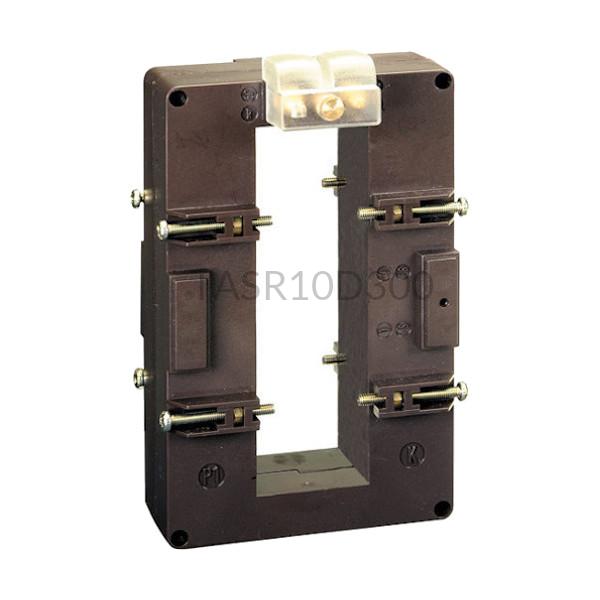

Przekładnik prądowy 3000/1A kl. 0,5 TASR10D300 IME
- Producent:IME
- Kod Produktu:TASR10D300
- Index:10-13410-21-28
- Nr. zamówieniowy:TASR10D300
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Przekładnik pomiarowy 3000A/1A IME TAS127
Przekładnik prądowy TASR10D300 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 3000A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 20 VA oraz 1 przy obciążeniu 25 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TASR10D300 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z poliwęglanu i ma wymiary 160 x 99 x 58 mm, a jej waga wynosi 1500g. Wymiary okna w przekładniku IME TAS127 wynoszą 127 x 38 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP40, a zacisków IP00. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASR10D300
Prąd pierwotny Prąd wtórny 3000 A 1 A
2000 A 0,66 A 1500 A 0,5 A
Przekładnik prądowy 1-fazowy TASR10D300
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Seria TAS127 Zasilanie Prąd pierwotny (A) 3000 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 58 Szerokość (mm) 99 Wysokość (mm) 160 Waga (kg) 1,5 Wysokość otworu (mm) 127 Szerokość otworu (mm) 38 Ogólne Klasa dokładności 1 0,5 - Opinie (1)
