Przekładnik prądowy 300/1A kl. 0,5 TA32710C300 IME
- Producent:IME
- Kod Produktu:TA32710C300
- Index:11-16496-23-03
- Nr. zamówieniowy:TA32710C300
- Indywidualne ceny dostępne po zalogowaniu
- Opis

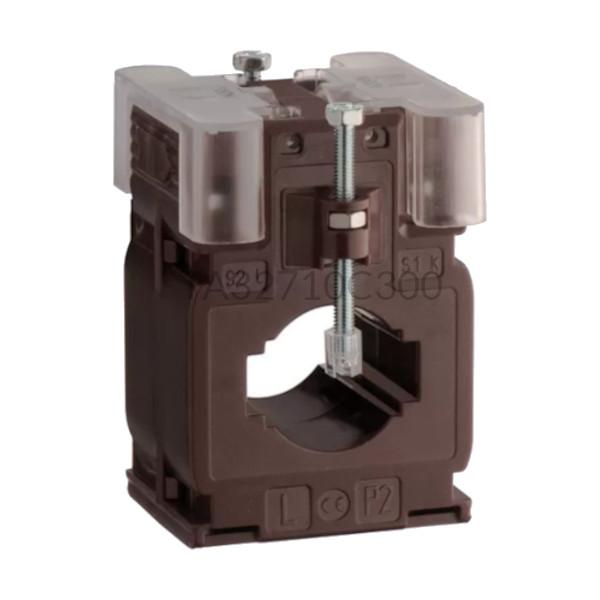

Przekładnik pomiarowy 300A/1A IME TA327
Przekładnik prądowy TA32710C300 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 300A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 1 przy obciążeniu znamionowym 10 VA, oraz kl. 0,5 przy obciążeniu 8 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32710C300 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32710C300
Prąd pierwotny Prąd wtórny 300 A
1 A
150 A 0,5 A 75 A 0,25 A Przekładnik prądowy 1-fazowy TA32710C300
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Seria TA327 Zasilanie Prąd pierwotny (A) 300 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 32,5 25,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 1 0,5 - Opinie (0)
