Przekładnik prądowy 250/5A kl. 0,5 TA32750C250 IME
- Producent:IME
- Kod Produktu:TA32750C250
- Index:11-16479-23-03
- Nr. zamówieniowy:TA32750C250
- Zapraszamy do kontaktu z działem Handlowym.
- Opis

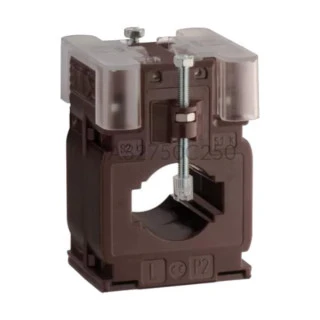

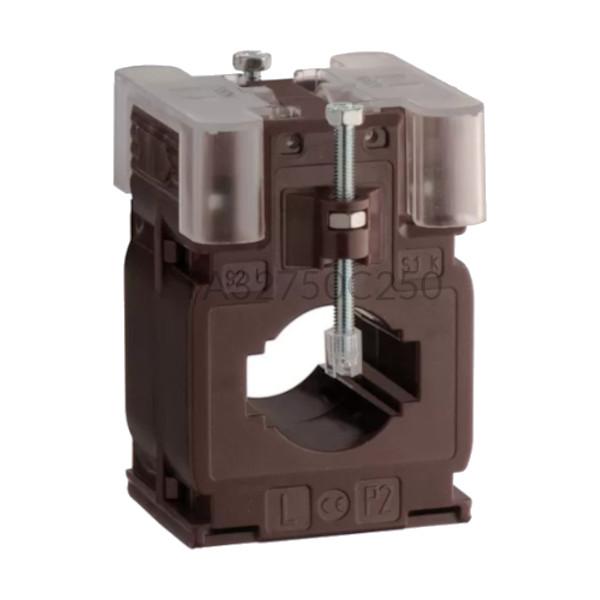

Przekładnik pomiarowy 250A/5A IME TA327

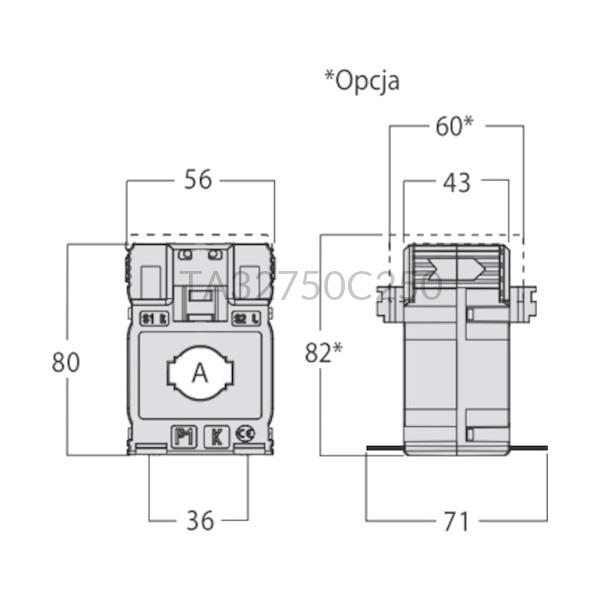

Przekładnik prądowy TA32750C250 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 250A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 1 przy obciążeniu znamionowym 8 VA, oraz kl. 0,5 przy obciążeniu 6 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32750C250 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32750C250
Prąd pierwotny Prąd wtórny 250 A
5 A
125 A 2,5 A 50 A 1A Przekładnik prądowy 1-fazowy TA32750C250
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 250 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 32,5 25,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 1 0,5 - Opinie (0)
