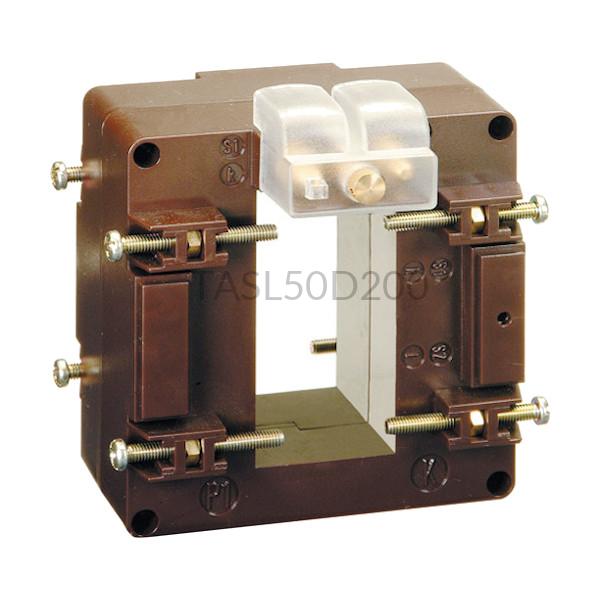

Przekładnik prądowy 2000/5A kl. 0,5 TASL50D200 IME
- Producent:IME
- Kod Produktu:TASL50D200
- Index:10-14254-22-25
- Nr. zamówieniowy:TASL50D200
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 2000A/5A IME TAS65
Przekładnik prądowy TASL50D200 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 2000A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 15 VA oraz 1 przy obciążeniu 20 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy jednofazowy TASL50D200 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z samogasnącego poliwęglanu i ma wymiary 90 x 94 x 40 mm, a jej waga wynosi 750g. Wymiary okna w przekładniku IME TAS65 wynoszą 65 x 32 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASL50D200
Prąd pierwotny Prąd wtórny 2000 A 5 A
1000 A 2,5 A 500 A 1,25A
Przekładnik prądowy 1-fazowy TASL50D200 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 2000 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 40 Szerokość (mm) 94 Wysokość (mm) 90 Waga (kg) 0,75 Wysokość otworu (mm) 65 Szerokość otworu (mm) 32 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
