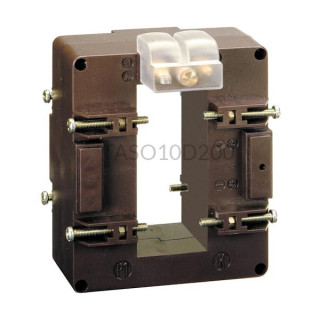

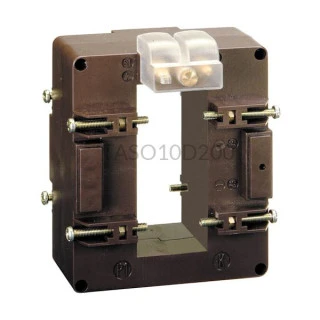

Przekładnik prądowy 2000/1A kl. 0,5 TASO10D200 IME
- Producent:IME
- Kod Produktu:TASO10D200
- Index:11-14340-22-23
- Nr. zamówieniowy:TASO10D200
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 2000A/1A IME TAS84
Przekładnik prądowy TASO10D200 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 2000A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 20 VA oraz 1 przy obciążeniu 25 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy jednofazowy TASO10D200 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z samogasnącego poliwęglanu i ma wymiary 96 x 116 x 58 mm, a jej waga wynosi 750g. Wymiary okna w przekładniku IME TAS84 wynoszą 84 x 34 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASO10D200
Prąd pierwotny Prąd wtórny 2000 A 1 A
1000 A 0,5 A 500 A 0,25A
Przekładnik prądowy 1-fazowy TASO10D200 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 2000 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 58 Szerokość (mm) 96 Wysokość (mm) 116 Waga (kg) 0,75 Wysokość otworu (mm) 84 Szerokość otworu (mm) 34 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
