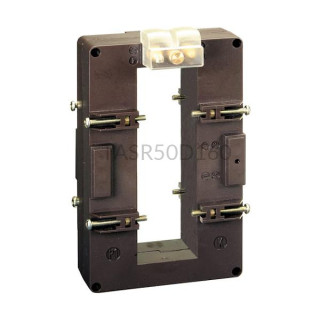

Przekładnik prądowy 1600/5A kl. 0,5 TASR50D160 IME
- Producent:IME
- Kod Produktu:TASR50D160
- Index:10-13391-21-18
- Nr. zamówieniowy:TASR50D160
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 1600A/5A IME TAS127
Przekładnik prądowy TASR50D160 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 1600A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 10 VA oraz 1 przy obciążeniu 15 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TASR50D160 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z poliwęglanu i ma wymiary 160 x 99 x 58 mm, a jej waga wynosi 1500g. Wymiary okna w przekładniku IME TAS127 wynoszą 127 x 38 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP40, a zacisków IP00. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASR50D160
Prąd pierwotny Prąd wtórny 1600 A 5 A
1000 A 3,125 A 800 A 2,5A
Przekładnik prądowy 1-fazowy TASR50D160 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 1600 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 58 Szerokość (mm) 99 Wysokość (mm) 160 Waga (kg) 1,5 Wysokość otworu (mm) 127 Szerokość otworu (mm) 38 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
