Przekładnik prądowy 160/5A kl. 0,5 TA32750C160 IME
- Producent:IME
- Kod Produktu:TA32750C160
- Index:11-16477-23-03
- Nr. zamówieniowy:TA32750C160
- Zapraszamy do kontaktu z działem Handlowym.
- Opis

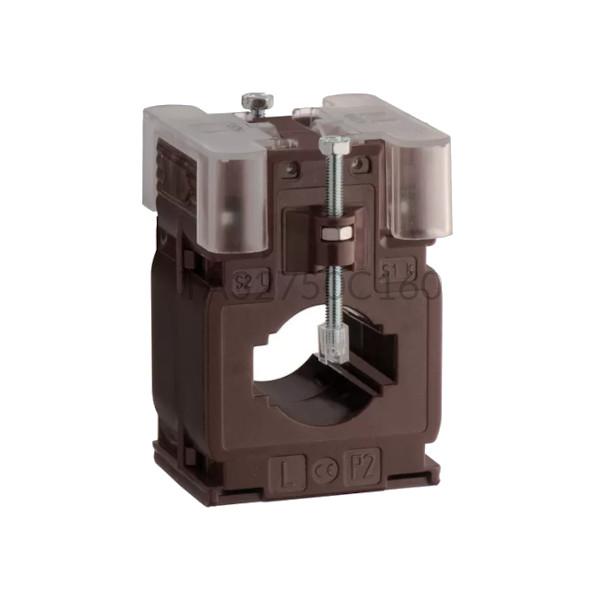

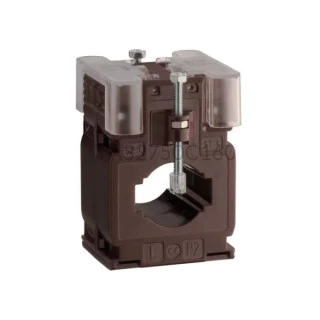

Przekładnik pomiarowy 160A/5A IME TA327
Przekładnik prądowy TA32750C160 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 160A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 1 przy obciążeniu znamionowym 5 VA, oraz kl. 0,5 przy obciążeniu 3 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32750C160 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32750C160
Prąd pierwotny Prąd wtórny 160 A
5 A
80 A 2,5 A 32 A 1A Przekładnik prądowy 1-fazowy TA32750C160
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 160 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 25,5 32,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 0,5 1 - Opinie (0)
