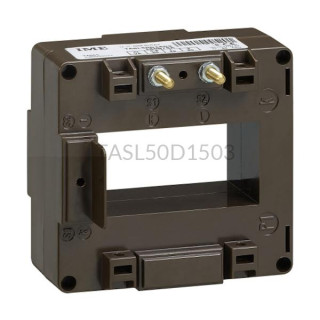

Przekładnik prądowy 1500/5A kl. 0,5 TASL50D1503 IME
- Producent:IME
- Kod Produktu:TASL50D1503
- Index:11-14283-22-07
- Nr. zamówieniowy:TASL50D1503
- Zapraszamy do kontaktu z działem Handlowym.
- Opis

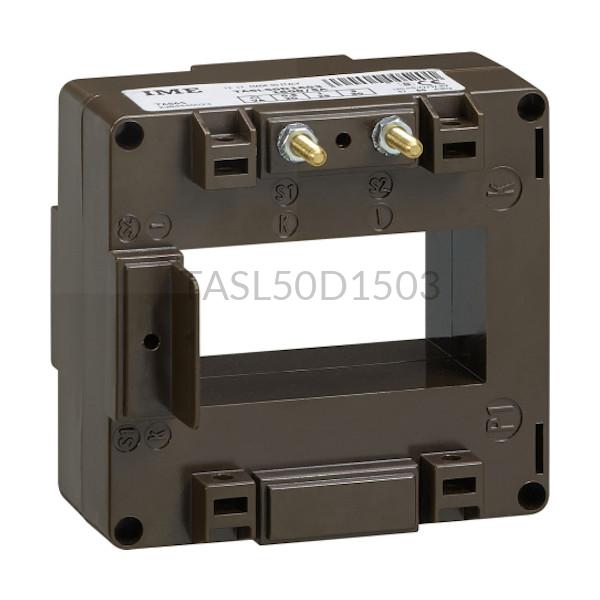

Przekładnik pomiarowy 1500A/5A IME TAS65
Przekładnik prądowy TASL50D1503 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 1500A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 15 VA oraz 1 przy obciążeniu 20 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy jednofazowy TASL50D1503 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na dłuższej stronie obudowy przekładnika, która została wykonana z samogasnącego poliwęglanu i ma wymiary 90 x 94 x 40 mm, a jej waga wynosi 750g. Wymiary okna w przekładniku IME TAS65 wynoszą 65 x 32 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASL50D1503
Prąd pierwotny Prąd wtórny 1500 A 5 A
600 A 2 A 300 A 1 A
Przekładnik prądowy 1-fazowy TASL50D1503 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 1500 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 40 Szerokość (mm) 94 Wysokość (mm) 90 Waga (kg) 0,75 Wysokość otworu (mm) 65 Szerokość otworu (mm) 32 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
