Przekładnik prądowy 1500/1A kl. 0,5 TASI10D150 IME
- Producent:IME
- Kod Produktu:TASI10D150
- Index:01-14453-23-18
- Nr. zamówieniowy:TASI10D150
- Zapraszamy do kontaktu z działem Handlowym.
- Opis

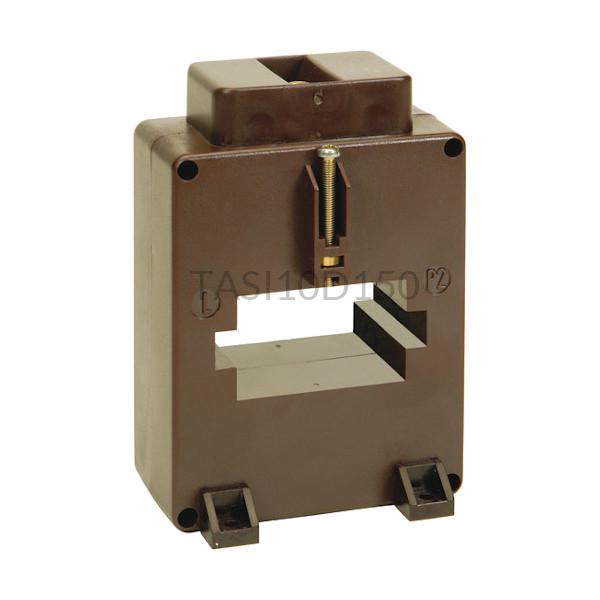

Przekładnik pomiarowy 1500A/1A IME TAS64
Przekładnik prądowy TASI10D150 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 1500A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 10 VA oraz 1 przy obciążeniu 12 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy jednofazowy TASI10D150 przystosowany jest do montażu tablicowego oraz na szynę DIN. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z samogasnącego poliwęglanu i ma wymiary 113 x 90 x 48 mm, a jej waga wynosi 500g. Wymiary okna w przekładniku IME TAS64 wynoszą: 64 x 11 mm, 51 x 31 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASI10D150
Prąd pierwotny Prąd wtórny 1500 A 1 A
750 A 0,5 A 325 A 0,25A
Przekładnik prądowy 1-fazowy TASI10D150 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 1500 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 48 Szerokość (mm) 90 Wysokość (mm) 113 Waga (kg) 0,5 Wysokość otworu (mm) 11 31 Szerokość otworu (mm) 64 51 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
