Przekładnik prądowy 1250/1A kl. 0,5 TASR10D125 IME
- Producent:IME
- Kod Produktu:TASR10D125
- Index:10-13405-21-27
- Nr. zamówieniowy:TASR10D125
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 1250A/1A IME TAS127

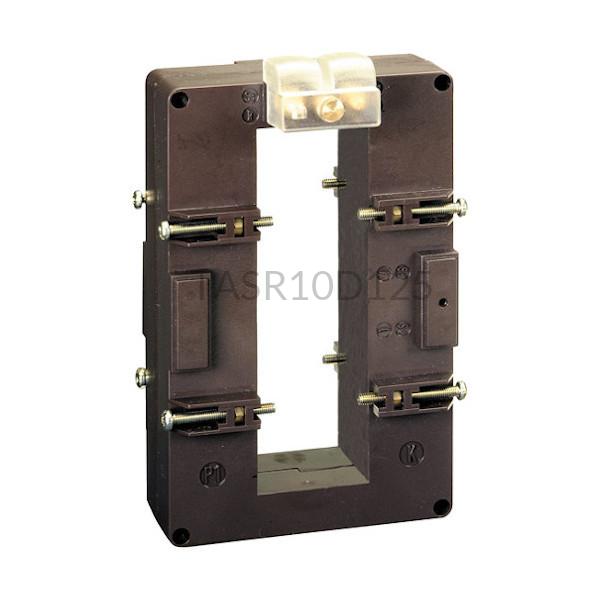

Przekładnik prądowy TASR10D125 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 1250A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 8 VA oraz 1 przy obciążeniu 12 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TASR10D125 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z poliwęglanu i ma wymiary 160 x 99 x 58 mm, a jej waga wynosi 1500g. Wymiary okna w przekładniku IME TAS127 wynoszą 127 x 38 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP40, a zacisków IP00. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASR10D125
Prąd pierwotny Prąd wtórny 1250 A 1 A
800 A 0,64 A 600 A 0,48 A
Przekładnik prądowy 1-fazowy TASR10D125 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 1250 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 58 Szerokość (mm) 99 Wysokość (mm) 160 Waga (kg) 1,5 Wysokość otworu (mm) 127 Szerokość otworu (mm) 38 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
