Przekładnik prądowy 125/5A kl. 0,5 TA32750C125 IME
- Producent:IME
- Kod Produktu:TA32750C125
- Index:11-16475-23-03
- Nr. zamówieniowy:TA32750C125
- Zapraszamy do kontaktu z działem Handlowym.
- Opis

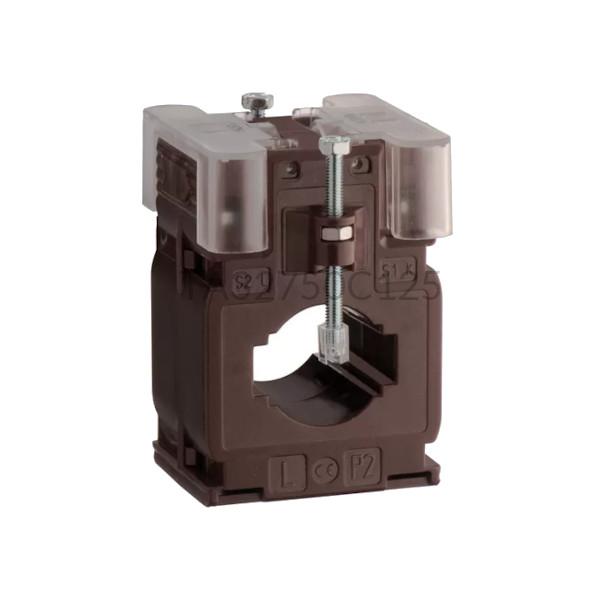

Przekładnik pomiarowy 125A/5A IME TA327

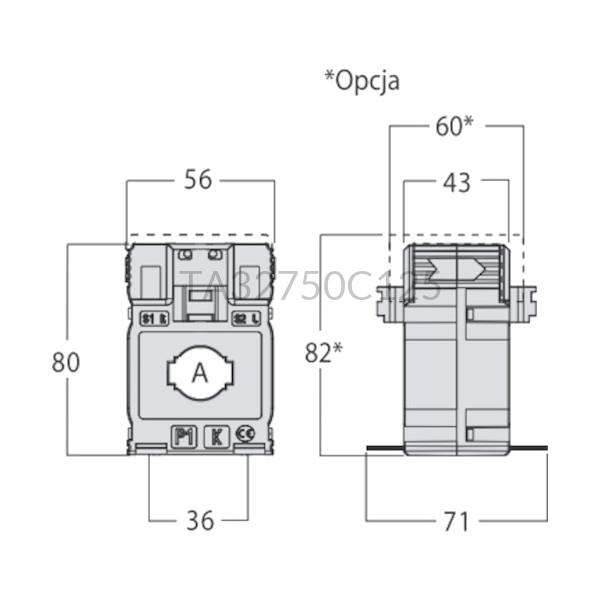

Przekładnik prądowy TA32750C125 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 125A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 1 przy obciążeniu znamionowym 3,5 VA, oraz kl. 0,5 przy obciążeniu 3 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32750C125 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32750C125
Prąd pierwotny Prąd wtórny 125 A
5 A
62,5 A 2,5 A 25 A 1A Przekładnik prądowy 1-fazowy TA32750C125
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 125 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 25,5 32,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 0,5 1 - Opinie (0)
