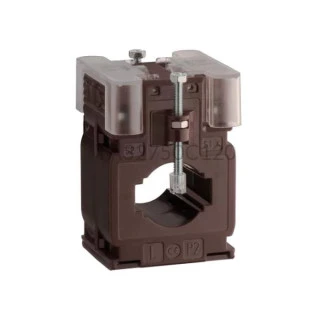

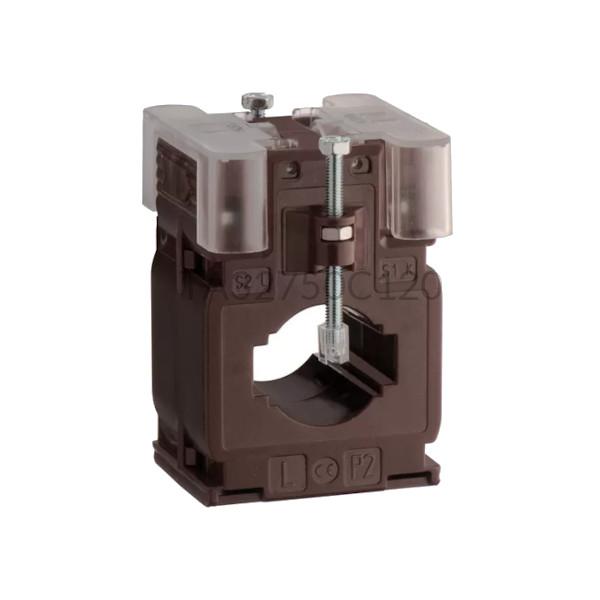

Przekładnik prądowy 120/5A kl. 0,5 TA32750C120 IME
- Producent:IME
- Kod Produktu:TA32750C120
- Index:11-16474-23-03
- Nr. zamówieniowy:TA32750C120
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 120A/5A IME TA327

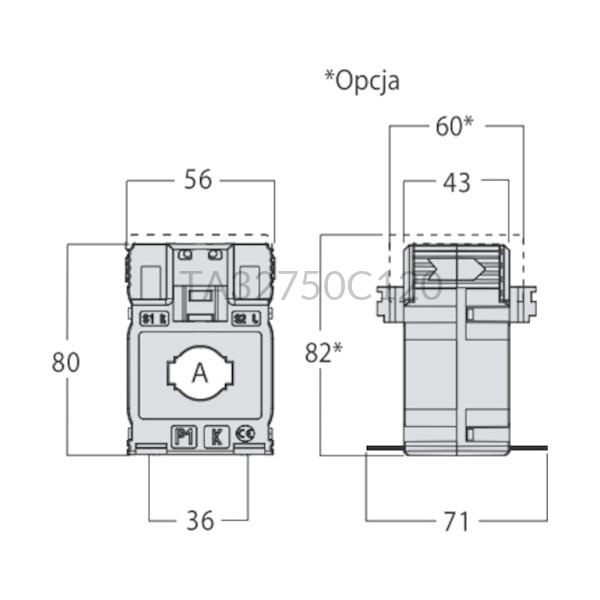

Przekładnik prądowy TA32750C120 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 120A i przekształceniem go na prąd wtórny 5A. Klasa dokładności przekładnika pomiarowego podawana jest na 1 przy obciążeniu znamionowym 3,5 VA, oraz kl. 0,5 przy obciążeniu 3 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32750C120 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32750C120
Prąd pierwotny Prąd wtórny 120 A
5 A
60 A 2,5 A 24 A 1A Przekładnik prądowy 1-fazowy TA32750C120
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 120 Prąd wtórny (A) 5 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 25,5 32,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 0,5 1 - Opinie (0)
