Przekładnik prądowy 1000/1A kl. 0,5 TA54010D100 IME
- Producent:IME
- Kod Produktu:TA54010D100
- Index:10-14230-22-14
- Nr. zamówieniowy:TA54010D100
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 1000A/1A IME TA540
Przekładnik prądowy TA54010D100 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 1000A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 2 VA oraz 1 przy obciążeniu 4 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA54010D100 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 95 x 70 x 45 mm, a jej waga wynosi 320g. Wymiary okna w przekładniku IME TA540 wynoszą: 50,5 x12,5 mm; 40,5x20,5mm; Ø40mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA54010D100
Prąd pierwotny Prąd wtórny 1000 A
1 A
500 A 0,5 A 400 A 0,4A

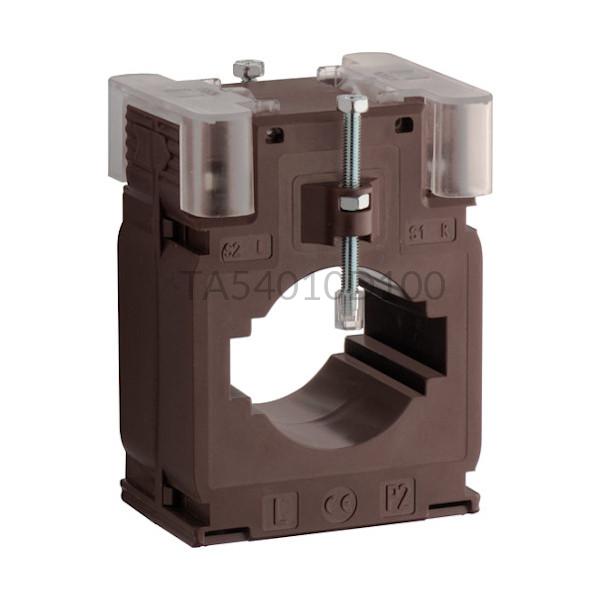

Przekładnik prądowy 1-fazowy TA54010D100
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 1000 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 45 Szerokość (mm) 70 Wysokość (mm) 95 Waga (kg) 0,32 Wysokość otworu (mm) 50,5 Szerokość otworu (mm) 12,5 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
