Przekładnik prądowy 100/1A kl. 0,5 TA32750C100 IME
- Producent:IME
- Kod Produktu:TA32710C100
- Index:11-16489-23-03
- Nr. zamówieniowy:TA32710C100
- Zapraszamy do kontaktu z działem Handlowym.
- Opis

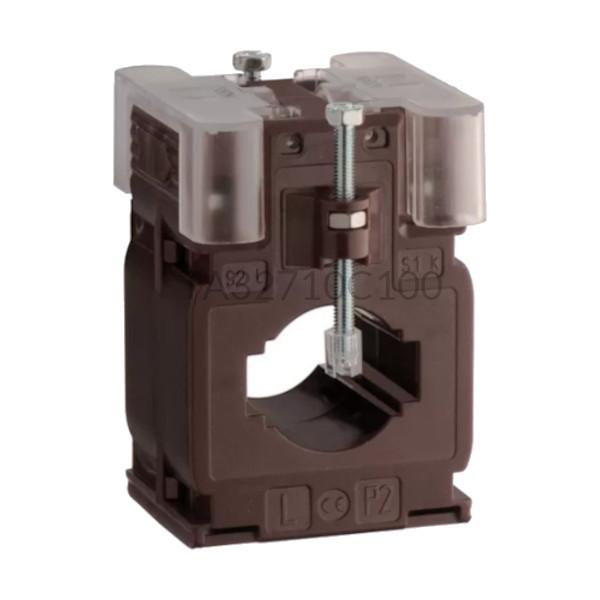

Przekładnik pomiarowy 100A/1A IME TA327

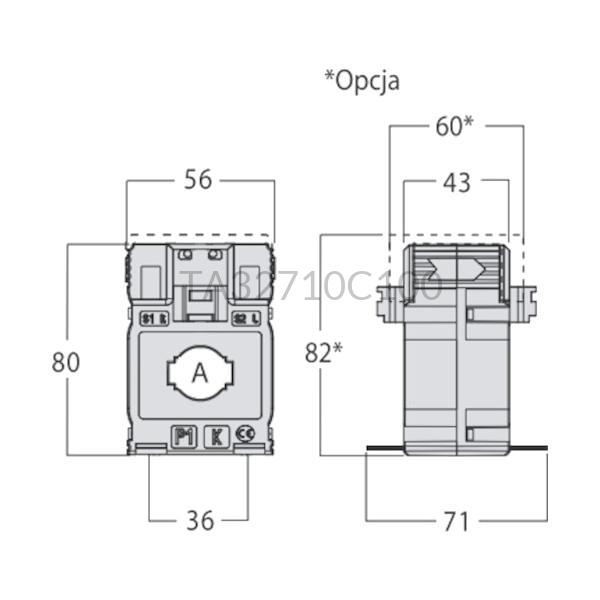

Przekładnik prądowy TA32750C100 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 100A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 1 przy obciążeniu znamionowym 3 VA, oraz kl. 0,5 przy obciążeniu 2 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TA32750C100 przystosowany jest do montażu tablicowego oraz na szynie DIN. Obudowa przekładnika została wykonana z samogasnącego poliwęglanu i ma wymiary 80 x 56 x 43 mm, a jej waga wynosi 260g. Wymiary okna w przekładniku IME TA327 wynoszą: 32,5 mm x 10,5mm; 25,5x15,5mm; Ø27mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TA32710C100
Prąd pierwotny Prąd wtórny 100 A
1 A
50 A 0,5 A 25 A 0,25A Przekładnik prądowy 1-fazowy TA32710C100
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 100 Prąd wtórny (A) 5 1 Wymiary i waga Głębokość (mm) 43 Szerokość (mm) 56 Wysokość (mm) 80 Waga (kg) 0,26 Wysokość otworu (mm) 15,5 10,5 Szerokość otworu (mm) 25,5 32,5 Średnica otworu (mm) 27 Ogólne Klasa dokładności 0,5 1 - Opinie (0)
