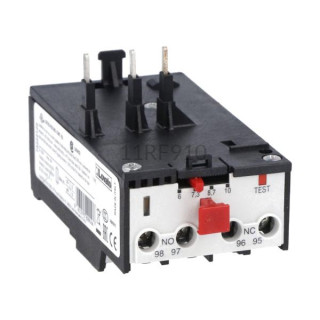

Przekaźnik termiczny 6...10 A 11RF910 Lovato

Przekaźnik przeciążeniowy cieplny Lovato Electric 11RF910 6...10 A

Przekaźnik termiczny 11RF910  produkcji Lovato Electric o zakresie nastaw prądu 6...10  A  stosowany jest do zabezpieczenia silnika. Rodzaje sieci przekaźnika to: prąd przemienny AC oraz prąd stały DC. Znamionowe napięcie łączeniowe wynosi 690V AC. Dopuszczalny prąd to 3A na 120V AC-15 oraz 0,22A na 600V DC-13. Termik RF9 Lovato wyposażony został w funkcję wykrywania błędu faz oraz funkcję kasowania ręcznego. Termik 11RF9 dysponuje stykami pomocniczymi 1xNO i 1xNC. Przekaźnik 11RF910 współpracuje ze stycznikami z rodziny BG tj.: BG06, BG09 oraz BG12. Przekaźnik 11RF910 dedykowany jest do pracy z silnikami 2,2 kW przy 230 V, 4 kW przy 400 V, 4-5,5 przy 500 V, oraz 7,5 kW przy 690 V. Wymiary przekaźnika przeciążeniowego cieplnego 11RF910 to: 36,2 x 44 x 89,2mm. Trójfazowy przekaźnik termiczny 11RF910 przystosowany jest do montażu pionowego bezpośrednio pod stycznikiem BG lub niezależnie. Waga urządzenia wynosi 0,116kg.

Schemat elektryczny termika 11RF910
