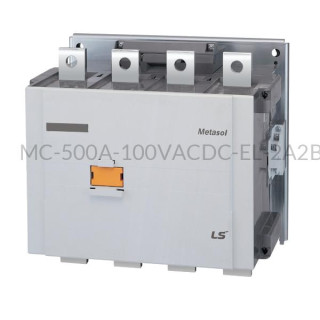

Stycznik 4F 450kW 500A 2NO+2NC 100VAC/DC MC-500a 100VAC/DC EL 2a2b LG
- Producent:LG
- Kod Produktu:MC-500a 100VAC/DC EL 2a2b
- Index:05-15843-23-29
- Ean:88095128218113
- Nr. zamówieniowy:MC-500a 100VAC/DC EL 2a2b
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Stycznik trzypolowy MC-500a 100VAC/DC EL 2a2b LS
Stycznik 4 fazowy LS MC-500a 100VAC/DC EL 2a2b został wyposażony w 3 zwierne styki główne oraz 2 styki pomocniczy zwierny i 2 styki pomocniczy rozwierny. Napięcie sterujące cewki przy 60Hz wynosi 100VAC/DC. Obciążenie prądowe AC3 stycznika mocy LG/LS wynosi 500A, Natomiast przy obciążeniu AC-1 prąd termiczny wynosi 630A. Znamionowa moc urządzenia przy AC3 wynosi 450 kW. Znamionowe napięcie pracy stycznika MC LS wynosi 690V, zaś znamionowe napięcie impulsowe 8kV. Producent deklaruje żywotność stycznika w połączeniach mechanicznych do 12 000 000 cykli, natomiast w połączeniach elektrycznych do 500 000 cykli. Urządzenie może uzyskać maksymalnie 1200 cykli/h. 4-biegunowy stycznik MC-500a 100VAC/DC EL 2a2b przystosowany jest do montażu na szynie DIN oraz za pomocą śrub. Stycznik 3 polowy LG może pracować w zakresie temperatur od -5 do +60 stopni C. Producent wyposażył urządzenie w obudowę o stopniu ochrony IP20 o wymiarach: 339 x 310 x 244mm. Waga 4-polowego stycznika MC-500a 100VAC/DC EL 2a2b wynosi 26,3 kg.
Stycznik mocy MC-500a 100VAC/DC EL 2a2b jest kompatybilny z przekaźnikiem termicznym MT12. Zaleca się stosowanie do tego stycznika przewodów o przekroju 1...4 mm2.
Schemat podłączenia stycznika MC-500a 100VAC/DC EL 2a2b
- Specyfikacja
Rodzaj aparatu Typ Stycznik Zasilanie Ilość styków pomocniczych 4 Napięcie sterowania (VAC) 100 Napięcie sterowania (VDC) 100 Prąd (AC3) 500 Moc (kW) 245 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne rozwierne Ilość styków głównych 4 Wymiary i waga Głębokość (mm) 244 Szerokość (mm) 339 Wysokość (mm) 310 Waga (kg) 26,3 Ogólne Temperatura pracy (°C) -5...60 - Opinie (0)
