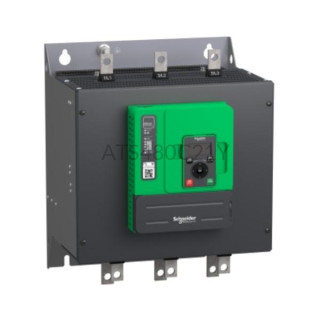

Softstart 210A 3x400A ATS480C21Y Schneider Electric

Układ łagodnego rozruchu Altivar ATS480 210A

Softstart ATS480C21Y Schneider Electric dedykowany do uruchamiania oraz zatrzymywania silników asynchronicznych. W przypadku pracy lekkiej nominalny prąd softstartera wynosi 210A, zaś przy pracy ciężkiej jest to 170A. Napięcie zasilania softstartu ATS480C21Y wynosi 176,8....759 VAC, a częstotliwość napięcia zasilającego 40...72 Hz. Softstarty Altivar ATS480 mają możliwość podłączenia w linii zasilającej silnika oraz do zacisków uzwojeń silnika połączonych w trójkąt. Układ łagodnego rozruchu ATS480C21Y współpracuje z silnikami o mocy od 55 kW do 200 kW w zależności od napięcia sieciowego:

• 55 kW przy 230 V AC w linii zasilającej silnik, praca lekka,
• 45 kW przy 230 V AC w linii zasilającej silnik, praca ciężka,
• 110 kW przy 400 V AC w linii zasilającej silnik, praca lekka,
• 90 kW przy 400 V AC w linii zasilającej silnik, praca ciężka,
• 110 kW przy 440 V AC w  linii zasilającej silnik, praca lekka,
• 90 kW przy 440 V AC w  linii zasilającej silnik, praca ciężka,
• 132 kW przy 500 V AC w linii zasilającej silnik, praca lekka,
• 110 kW przy 500 V AC w linii zasilającej silnik praca ciężka,
• 132 kW przy 525 V AC w linii zasilającej silnik, praca lekka,
• 110 kW przy 525 V AC w linii zasilającej silnik, praca ciężka,
• 160 kW przy 660 V AC w linii zasilającej silnik, praca lekka,
• 132 kW przy 660 V AC w linii zasilającej silnik, praca ciężka,
• 200 kW przy 690 V AC w linii zasilającej silnik, praca lekka,
• 160 kW przy 690 V AC w linii zasilającej silnik, praca ciężka,
• 110 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
• 90 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca ciężka,
• 160 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
• 132 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca ciężka.

Urządzenie łagodnego rozruchu ATS480C21Y o  93,50...253 VAC o napięciu obwodu sterującego 93,5...253 V AC. Napięcie sterujące soft starterów ATS480 wynosi 24 V DC. Układ łagodnego rozruchu Altivar ATS 480 ATS480C21Y został wyposażony w 4 wejścia cyfrowe, 3 wyjścia przekaźnikowe, 2 wyjścia binarne, 1 wejście analogowe, 1 wyjście analogowe. Komunikacja odbywa się protokołem Modbus RTU po  RS485. Schneider Electric daje możliwość rozbudowy urządzenia za pomocą modułów komunikacyjnych o: Profibus DP V1, Profinet, Modbus TCP/EtherNet/IP, CANopen. Softstart Altivar ATS480 ATS480C21Y posiada obudowę o stopniu ochrony IP20 i wymiarach: 380x320x277 mm i wadze 18,2 kg.
