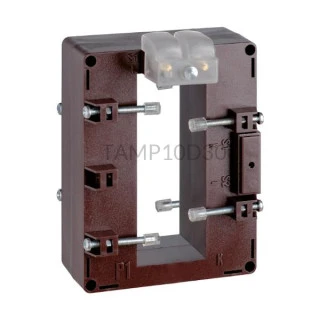

Przekładnik prądowy 3000/1A kl. 0,5 TAMP150D300 IME
- Producent:IME
- Kod Produktu:TAMP10D300
- Index:09-14097-22-08
- Nr. zamówieniowy:TAMP10D300
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 3000A/5A IME TAS102
Przekładnik prądowy TAMP10D300 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 3000A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 20 VA oraz 1 przy obciążeniu 25 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy 1-fazowy TAMP10D300 przystosowany jest do montażu tablicowego. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z poliwęglanu i ma wymiary 129 x 98 x 40 mm, a jej waga wynosi 1000g. Wymiary okna w przekładniku IME TAS102 wynoszą 102 x 38 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP40, a zacisków IP00. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TAMP10D300
Prąd pierwotny Prąd wtórny 3000 A 1 A
1500 A 0,5A 1000 A 0,33A
Przekładnik prądowy 1-fazowy TAMP10D300
- Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 3000 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 40 Szerokość (mm) 98 Wysokość (mm) 129 Waga (kg) 1 Wysokość otworu (mm) 102 Szerokość otworu (mm) 38 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
