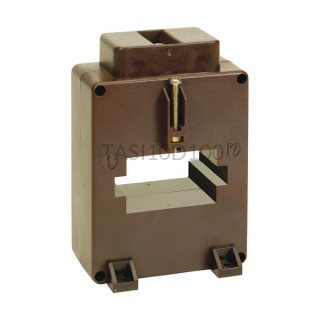

Przekładnik prądowy 1000/1A kl. 0,5 TASI10D100 IME
- Producent:IME
- Kod Produktu:TASI10D100
- Index:01-14450-23-18
- Nr. zamówieniowy:TASI10D100
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Przekładnik pomiarowy 1000A/1A IME TAS64
Przekładnik prądowy TASI10D100 marki IME służy do pomiaru prądu w obwodzie pierwotnym w wysokości do 1000A i przekształceniem go na prąd wtórny 1A. Klasa dokładności przekładnika pomiarowego podawana jest na 0,5 przy obciążeniu znamionowym 8 VA oraz 1 przy obciążeniu 10 VA. Współczynnik bezpieczeństwa FS deklarowany jest na ≤ 5. Przekładnik prądowy jednofazowy TASI10D100 przystosowany jest do montażu tablicowego oraz na szynę DIN. Zaciski w tym modelu umieszczone są na krótszej stronie obudowy przekładnika, która została wykonana z samogasnącego poliwęglanu i ma wymiary 113 x 90 x 48 mm, a jej waga wynosi 500g. Wymiary okna w przekładniku IME TAS64 wynoszą: 64 x 11 mm, 51 x 31 mm. Producent podaje, iż stopień ochrony obudowy urządzenia wynosi IP20. Przekładniki prądowe IME stosowane są w rozdzielniach elektrycznych oraz układach licznikowo-pomiarowych.
Przykładowa tabela pomiarowa dla przekładnika TASI10D100
Prąd pierwotny Prąd wtórny 1000 A 1 A
500 A 0,5 A 250 A 0,25A
Przekładnik prądowy 1-fazowy TASI10D100 - Specyfikacja
Rodzaj aparatu Typ Przekładnik prądowy Zasilanie Prąd pierwotny (A) 1000 Prąd wtórny (A) 1 Wymiary i waga Głębokość (mm) 48 Szerokość (mm) 90 Wysokość (mm) 113 Waga (kg) 0,5 Wysokość otworu (mm) 11 31 Szerokość otworu (mm) 51 64 Ogólne Klasa dokładności 0,5 1 - Opinie (1)
