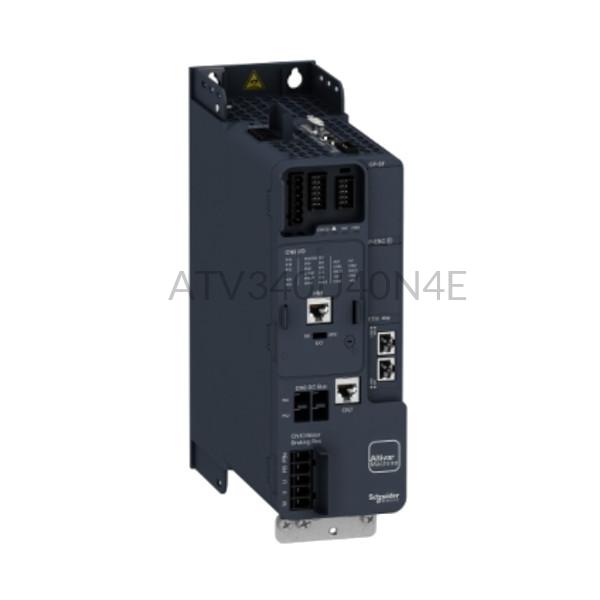

Trójfazowy falownik 4 kW 400 V AC ATV340U40N4E Schneider Electric
- Producent:Schneider Electric
- Kod Produktu:ATV340U40N4E
- Index:08-16238-23-22
- Nr. zamówieniowy:ATV340U40N4E
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Przemiennik częstotliwości Altivar Machine ATV340 9,3 A

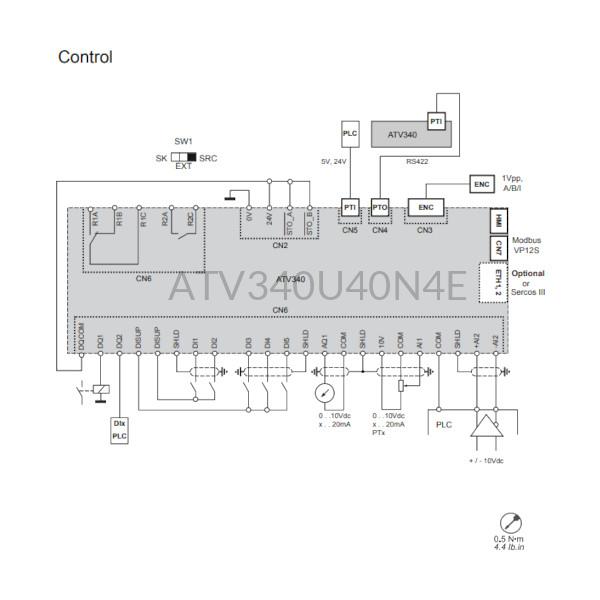

Falownik ATV340U40N4E przeznaczony jest do pracy z trójfazowymi silnikami synchronicznymi i asynchronicznymi o mocy do 5,5 kW. Przetwornik Altivar Machine ATV340U40N4E zasilany jest napięciem 3x380...480 V AC, napięcie wyjściowe jest mniejsze bądź równe napięciu zasilania. Prąd wejściowy ATV340 3 kW wynosi 13,4 A, zaś prąd wyjściowy 12,7A przy przeciążeniu lekkim oraz 9,3 A przy obciążeniu ciężkim. Częstotliwość wyjściowa przetworników częstotliwości ATV340 Schneider określana jest na 599 Hz. Trójfazowy falownik ATV340U40N4E został wyposażony w: 5 wejść binarnych, 2 wejścia analogowe, 2 wyjścia analogowe, 2 wyjścia przekaźnikowe. Dodatkowo invertery Altivar Machine 340 dysponują komunikacją Modbus TCP/RTU, Ethernet/IP oraz złączem RJ45 i RS485. Falownik ATV340U40N4E w wykonaniu standardowym przystosowany jest do montażu w szafie sterowniczej. Obudowa tego falownika posiada IP20 oraz wymiary: 270x85x232,5 mm, a jego waga to 2,3 kg
Schneider Electric poleca stosowanie przy falowniku ATV340U40N4E zestawu EMC VW3A4430, wejściowego filtra EMC VW3A4423 oraz dławika liniowego AC VW3A4552. Dzięki wbudowanemu modułowi hamowanie jest możliwość bezpośredniego podłączenie rezystora hamowania. Zalecane są następujące rezystory hamowania:
- hamowanie lekkie - VW3A7731,
- hamowanie średnie - VW3A7741,
- hamowanie ciężkie VW3A7751.
- Specyfikacja
Wejścia/Wyjścia Wejścia binarne 5 Wyjścia przekaźnikowe 2 Wejścia analogowe 2 Wyjścia analogowe 2 Napięcie wejść analogowych (V) 0...10 -10...10 Napięcie wyjść analogowych (V) 0...10 Prąd wejść analogowych (mA) 0...20 Prąd wyjść analogowych (mA) 0...20 Prąd wyjść binarnych (A) 5 3 2 Częstotliwość wyjściowa (Hz) 0...599 Rozdzielczość (bit) 10 12 Komunikacja Port RS485 RJ45 Protokół komunikacyjny Modbus RTU EtherNet/IP Modbus TCP Rodzaj aparatu Typ Przemiennik częstotliwości Seria Altivar 340 Zasilanie Moc (kW) 5,5 4 Napięcie zasilania (VAC) 323...528 Częstotliwość napięcia zasilającego (Hz) 47,5...63 Pobór prądu (A) 13,4 Prąd wyjściowy (A) 12,7 9,3 Liczba faz 3-fazowy Wymiary i waga Głębokość (mm) 232,5 Szerokość (mm) 85 Wysokość (mm) 270 Waga (kg) 2,3 Ogólne Temperatura pracy (°C) -15...50 Stopień ochrony IP 20 - Pliki
