Softstart 47A 3x400A ATS480D47Y Schneider Electric
- Producent:Schneider Electric
- Kod Produktu:ATS480D47Y
- Index:07-16047-23-11
- Nr. zamówieniowy:ATS480D47Y
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Układ łagodnego rozruchu Altivar ATS480 47A
Softstart ATS480D47Y Schneider Electric dedykowany do uruchamiania oraz zatrzymywania silników asynchronicznych. W przypadku pracy lekkiej nominalny prąd softstartera wynosi 47A, zaś przy pracy ciężkiej jest to 38A. Napięcie zasilania softstartu ATS480D47Y wynosi 176,8....759 VAC, a częstotliwość napięcia zasilającego 40...72 Hz. Softstarty Altivar ATS480 mają możliwość podłączenia w linii zasilającej silnika oraz do zacisków uzwojeń silnika połączonych w trójkąt. Układ łagodnego rozruchu ATS480D47Y współpracuje z silnikami o mocy od 11 kW do 37 kW w zależności od napięcia sieciowego:
- 11 kW przy 230 V AC w linii zasilającej silnik, praca lekka,
- 9 kW przy 230 V AC w linii zasilającej silnik, praca ciężka,
- 22 kW przy 400 V AC w linii zasilającej silnik, praca lekka,
- 18,5 kW przy 400 V AC w linii zasilającej silnik, praca ciężka,
- 22 kW przy 440 V AC w linii zasilającej silnik, praca lekka,
- 18,5 kW przy 440 V AC w linii zasilającej silnik, praca ciężka,
- 30 kW przy 500 V AC w linii zasilającej silnik, praca lekka,
- 22 kW przy 500 V AC w linii zasilającej silnik praca ciężka,
- 30 kW przy 525 V AC w linii zasilającej silnik, praca lekka,
- 22 kW przy 525 V AC w linii zasilającej silnik, praca ciężka,
- 37 kW przy 660 V AC w linii zasilającej silnik, praca lekka,
- 30 kW przy 660 V AC w linii zasilającej silnik, praca ciężka,
- 37 kW przy 690 V AC w linii zasilającej silnik, praca lekka,
- 30 kW przy 690 V AC w linii zasilającej silnik, praca ciężka,
- 22 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
- 18,5 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca ciężka,
- 45 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
- 30 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca ciężka.

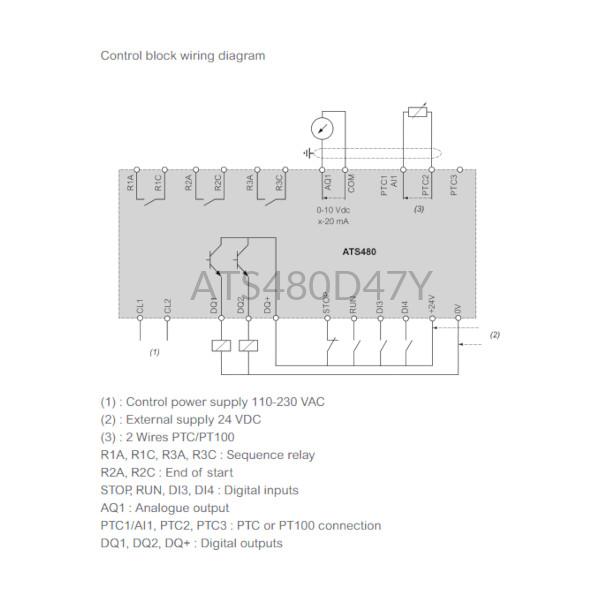

Urządzenie łagodnego rozruchu ATS480D47Y o 93,50...253 VAC o napięciu obwodu sterującego 93,5...253 V AC. Napięcie sterujące soft starterów ATS480 wynosi 24 V DC. Układ łagodnego rozruchu Altivar ATS 480 ATS480D47Y został wyposażony w 4 wejścia cyfrowe, 3 wyjścia przekaźnikowe, 2 wyjścia binarne, 1 wejście analogowe, 1 wyjście analogowe. Komunikacja odbywa się protokołem Modbus RTU po RS485. Schneider Electric daje możliwość rozbudowy urządzenia za pomocą modułów komunikacyjnych o: Profibus DP V1, Profinet, Modbus TCP/EtherNet/IP, CANopen. Softstart Altivar ATS480 ATS480D47Y posiada obudowę o stopniu ochrony IP20 i wymiarach: 275x160x203 mm i wadze 4,9 kg.
- Specyfikacja
Wejścia/Wyjścia Obsługa czujnika PT100 Wejścia binarne 4 Wyjścia binarne 2 Wyjścia przekaźnikowe 3 Wejścia analogowe 1 Wyjścia analogowe 1 Napięcie wejść analogowych (V) 0...10 Prąd wejść analogowych (mA) 0...20 Komunikacja Port RJ45 RS485 Protokół komunikacyjny Modbus RTU Rodzaj aparatu Typ Softstart Zasilanie Napięcie sterowania (VDC) 24 Moc (kW) 22 9 18,5 11 45 37 30 Napięcie zasilania (VAC) 176,8....759 Częstotliwość napięcia zasilającego (Hz) 40...72 Prąd wyjściowy (A) 47 38 Wymiary i waga Głębokość (mm) 203 Szerokość (mm) 160 Wysokość (mm) 275 Waga (kg) 4,9 Ogólne Temperatura pracy (°C) -15...60 Stopień ochrony IP 20 - Pliki
