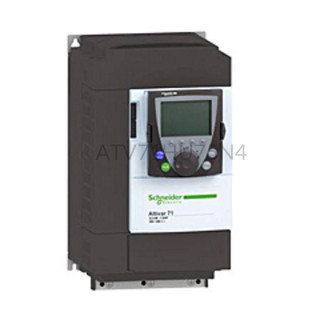

Falownik trójfazowy 7,5kW ATV71HU75N4 Schneider Electric

Wysokiej klasy falownik trójfazowy ATV71HU75N4 marki Schneider Electric z serii Altivar 71 o mocy 7,5kW. Zasilany jest o częstotliwości 50 Hz - 5%...60 Hz + 5 % i poborze prądu 27 A - przy 380 V; 22,2 A - przy 480 V. Prąd wyjściowy przy 380 V/ 480 V: 17,6 A/ 14 A. Maksymalny prąd chwilowy przez 60s wynosi 26,4A, natomiast przy 2s: 29A. Napięcie wyjściowe max 3x wartość napięcia wejściowego. Typ sterowania wektorem pola (FVC), wsp. napięcie/częstotliwość (2 lub 5 punktów), system ENA dla niestabilnych obciążeń, -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 10...1000Hz. Przeciążalność 170% znamionowego momentu silnika przez 60s, 220% przez 2s. Urządzenie wyposażone jest w zabezpieczenia: zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe. Falownik posiada także 6 wejść binarnych (jedno konfigurowalne sprzętowo), 2 wyjścia binarne (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)) oraz 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit). Komunikacja odbywa się poprzez port RS485, CANopen ((połączenie z portem sieciowym Modbus RJ45)). Wymiary 175 x 295 x 187mm, waga 5,5kg.

Zalecanym przez producenta zamiennikiem dla falownika ATV71HU75N4 jest ATV340U75N4, ATV930U75N4, ATV340U75N4E, ATV340U75N4 oraz ATV930D11N4.
