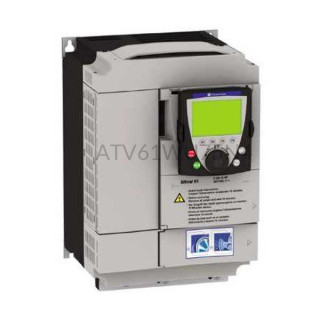

Falownik trójfazowy 7,5kW ATV61WU75N4 Schneider Electric

3-fazowy falownik ATV61WU75N4

Produktywny falownik ATV61WU75N4 firmy Schneider Electric z serii Altivar 61 o mocy 7,5kW. Zasilany jest 380 V - 15%...480 V + 10% o częstotliwości 50 Hz - 5%...60 Hz + 5 % i poborze prądu 15,8 A - przy 380 V; 13,3 A - przy 480 V. Prąd wyjściowy 16 A przy 380 V, 14 A przy 460 V. Maksymalny prąd chwilowy przez 60s: 17,6A. Napięcie wyjściowe max 3x wartość napięcie wejściowego. Typ sterowania silnikiem: -asynchroniczny: bezczujnikowe sterowanie wektorem pola (FVC), wsp. napięcie/ częstotliwość (2 lub 5 punktów), wsp. oszczędzania energii, -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 0,5...1000Hz. Przeciążalność 130% znamionowego momentu silnika. Zabezpieczenia: zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe. Przemiennik wyposażony jest w 6 wejść binarnych (jedno konfigurowalne sprzętowo), 2 wyjścia binarne (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)), 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit). Komunikacja odbywa się poprzez port RS485, CANopen (połączenie z portem sieciowym Modbus RJ45). Wymiary 260 x 525 x 286mm, waga 22kg.

Falownik ATV61WU75N4 został wycofany z produkcji. Schneider zaleca stosowanie następujących zamienników:

- ATV650U75N4,

- ATV650D11N4.
