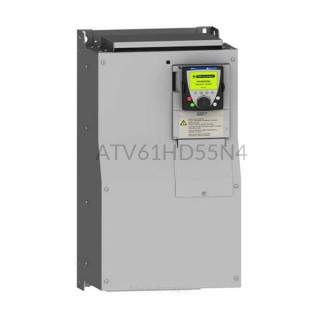

Falownik trójfazowy 55kW ATV61HD55N4 Schneider Electric

Falownik ATV61 55kW

Wydajny falownik ATV61HD55N4 marki Schneider Electric z serii falowników Altivar 61 o mocy 55kW. Zasilany jest 380 V - 15%...480 V + 10% o częstotliwości 50 Hz - 5%...60 Hz + 5 % i poborze prądu 120 A - przy 380 V; 101 A - przy 480 V. Prąd wyjściowy 116 A przy 380 V, 96 A przy 460 V. Maksymalny prąd chwilowy przez 60s: 139,2A. Napięcie wyjściowe max 3x wartość napięcia wejściowego. Typ sterowania silnikiem: -asynchroniczny: bezczujnikowe sterowanie wektorem pola (FVC), wsp. napięcie/częstotliwość (2 lub 5 punktów), wsp. oszczędzania energii: -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 0,5...1000Hz. Przeciążalność 130% znamionowego momentu silnika. Falownik posiada zabezpieczenia: zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe.

Urządzenie dysponuje także 6 wejściami binarnymi, (jedno konfigurowalne sprzętowo), 2 wyjściami binarnymi (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)) oraz 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit). Przemiennik komunikuje się za pomocą portów RS485, CANopen (połączenie z portem sieciowym Modbus RJ45) .

Wymiary 320 x 630 x 290mm, waga 44kg.

Falownik ATV61HD55N4 został wycofany z produkcji. Schneider zaleca stosowanie następujących zamienników:

- ATV630D55N4,

- ATV630D75N4.
