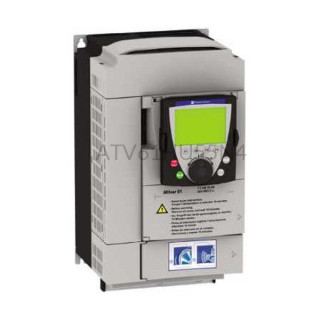

Falownik trójfazowy 5,5kW ATV61HU55N4 Schneider Electric

Falownik ATV61 5,5kW

Nowoczesny falownik ATV61HU55N4 marki Schneider Electric z serii falowników Altivar 61 o mocy 5,5kW. Zasilany jest 380 V - 15%...480 V + 10% o częstotliwości 50 Hz - 5%...60 Hz + 5 % i poborze prądu 20,3 A - przy 380 V; 17 A - przy 480 V. Prąd wyjściowy 14,3 A przy 380 V, 11 A przy 460 V. Maksymalny prąd chwilowy przez 60s: 17,1A. Napięcie wyjściowe max 3x wartość napięcia wejściowego. Typ sterowania silnikiem: -asynchroniczny: bezczujnikowe sterowanie wektorem pola (FVC), wsp. napięcie/częstotliwość (2 lub 5 punktów), wsp. oszczędzania energii, -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 0,5...1000Hz. Przeciążalność 130% znamionowego momentu silnika. Zabezpieczenia: zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe.

Falownik posiada 6 wejść binarnych (jedno konfigurowalne sprzętowo), 2 wyjścia binarne (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)) oraz 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit). Przemiennik komunikuj się dzięki portom RS485, CANopen (połączenie z portem sieciowym Modbus RJ45).

Wymiary 175 x 295 x 187mm, waga 5,5kg.

Falownik ATV61HU55N4 został wycofany z produkcji. Schneider zaleca stosowanie następujących zamienników:

- ATV630U75N4,

- ATV630U55N4.
