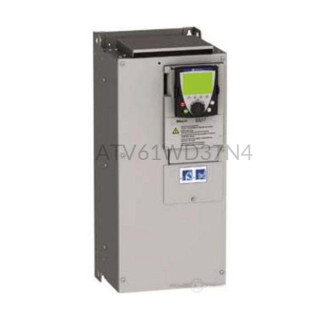

Falownik trójfazowy 37kW ATV61WD37N4 Schneider Electric
- Producent:Schneider Electric
- Kod Produktu:ATV61WD37N4
- Index:02-2894-19-14
- Nr. zamówieniowy:ATV61WD37N4
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Falownik 37kW ATV61
Wydajny falownik trójfazowy ATV61WD37N4 marki Schneider Electric z serii falowników Altivar 61 o mocy 37kW. Zasilany jest 380 V - 15%...480 V + 10% o częstotliwości 50 Hz - 5%...60 Hz + 5 % i poborze prądu 69,5 A - przy 380 V; 56,8 A - przy 480 V. Prąd wyjściowy wynosi 71,5 A przy 380 V, 65 A przy 460 V. Maksymalny prąd chwilowy przez 60s: 78,6A. Napięcie wyjściowe max 3x wartość napięcia wejściowego.
Typ sterowania silnikiem: -asynchroniczny: bezczujnikowe sterowanie wektorem pola (FVC), wsp. napięcie/częstotliwość (2 lub 5 punktów), wsp. oszczędzania energii, -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 0,5...1000Hz. Przeciążalność 130% znamionowego momentu silnika. Przemiennik posiada zabezpieczenia: zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe. Falownik posiada także 6 wejść binarnych (jedno konfigurowalne sprzętowo), 2 wyjścia binarne (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)) oraz 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit).
Komunikacja odbywa się poprzez port RS485, CANopen (połączenie z portem sieciowym Modbus RJ45). Wymiary 285 x 880 x 343mm, waga 64kg.
Falownik ATV61WD37N4 został wycofany z produkcji. Schneider zaleca stosowanie następujących zamienników:
- ATV650D37N4,
- ATV650D45N4.
- Specyfikacja
Wejścia/Wyjścia Wejścia binarne 6 Wyjścia binarne 2 Wejścia analogowe 3 Wyjścia analogowe 1 Komunikacja Port RS485 Protokół komunikacyjny CAN Rodzaj aparatu Typ Przemiennik częstotliwości Seria Altivar 61 Zasilanie Moc (kW) 37 Napięcie zasilania (VAC) 323...528 Pobór prądu (A) 69,5 - Opinie (11)
