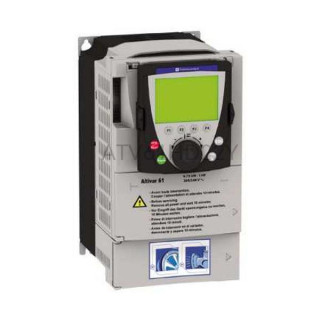

Falownik trójfazowy 18,5kW ATV61HD22Y Schneider Electric

3-fazowy falownik ATV61HD22Y

Trójfazowy falownik ATV61HD22Y marki Schneider Electric z serii Altivar 61 o mocy 18,5kW. Zasilany jest 500 V - 15%...690 V + 10% o częstotliwości 50 Hz - 5%...60 Hz + 5 % i poborze prądu 29 A - przy 500 V; 24 A - przy 600 V, 27 A przy 690 V. Prąd wyjściowy wynosi 29 A przy 500 V, 27 A przy 575 V, 27 A przy 690 V. Napięcie wyjściowe max 3x wartość napięcia wejściowego. Typ sterowania silnikiem: -asynchroniczny: bezczujnikowe sterowanie wektorem pola (FVC), wsp. napięcie/częstotliwość (2 lub 5 punktów), wsp. oszczędzania energii, -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 0,5...1000Hz. Przeciążalność 130% znamionowego momentu silnika. Falownik posiada zabezpieczenia: zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe. Urządzenie wyposażone jest także w 6 wejść binarnych (jedno konfigurowalne sprzętowo), 2 wyjścia binarne (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)) oraz 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit). Komunikacja odbywa się poprzez port RS485, CANopen (połączenie z portem sieciowym Modbus RJ45). Wymiary 240 x 420 x 212mm, waga 30kg.

Falownik ATV61HD22Y został wycofany z produkcji. Schneider zaleca stosowanie następujących zamienników:

- ATV630D22Y6.
