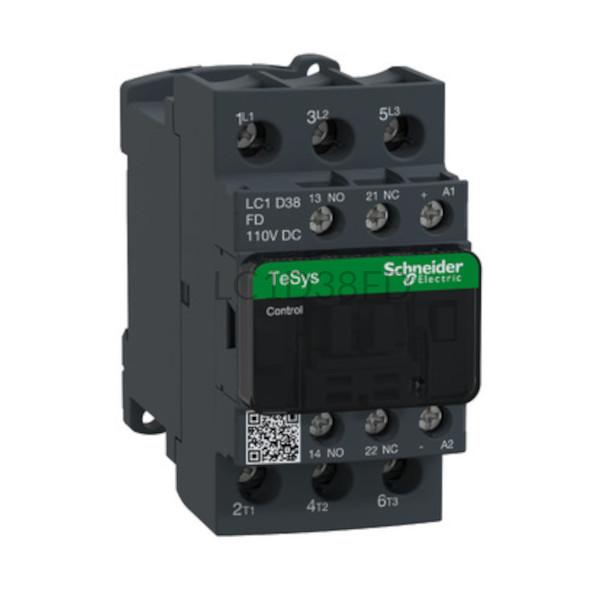

Stycznik 18,5 kW 3 styki zwierne 110VDC Schneider Electric LC1D38FD
- Producent:Schneider Electric
- Kod Produktu:LC1D38FD
- Index:04-9887-20-10
- Ean:3389110359923
- Indywidualne ceny dostępne po zalogowaniu
Cena
Cena netto567,67 złCena brutto: 698,24 zł
Ilość
- Opis
Stycznik LC1D38FD Schneider Electric
Stycznik mocy posiada 3 zwierne styki główne oraz styki pomocnicze: NO+NC. Napięcie sterujące cewki wynosi: 110VDC. Urządzenie jest w stanie pracować w zakresie temperatur: -5...60°C. Ma możliwość montażu na szynę DIN lub płytę montażową . Wymiary stycznika to 85mm x 45mm x 101mm. Waga łącznika wynosi 0,54kg. Okablowanie podłączamy na zacisk śrubowy. Obciążenie prądowe szacuje się na 38A dla AC3 i 50 dla AC1. Stycznik LC1D38FD możemy obciążyć 18,5kW przy 400 VAC. Maksymalne napięcie łączeniowe stycznika jest na poziomie 690 VAC dla prądu przemiennego oraz 300 VDC.
Schneider Electric proponuje stosowanie akcesoriów do stycznika LC1D38FD:
- styki pomocnicze - LADN22,
- zatrzaski mechaniczne - LAD6K10F,
- blokada mechaniczna - LAD9V2,
- górne złącze zasilania - LAD9V5,
- pokrywa ochronna - LAD9ET1S,
- dioda tłumiąca - LAD4DDL.
- Specyfikacja
Rodzaj aparatu Typ Stycznik Zasilanie Ilość styków pomocniczych 2 Napięcie zasilania (VDC) 110 Moc (kW) 18,5 Znamionowe napięcie łączeniowe (VAC) 690 Znamionowe napięcie łączeniowe (VDC) 300 Obciążenie AC1 (A) 50 Obciążenie AC3 (A) 38 Rodzaj styków głównych zwierne Rodzaj styków pomocniczych zwierne-rozwierne Ilość styków głównych 3 Wymiary i waga Głębokość (mm) 101 Szerokość (mm) 45 Wysokość (mm) 85 Waga (kg) 0,54 Interfejs Podłączenie zacisk śrubowy Ogólne Temperatura pracy (°C) -5...60 Montaż szynę DIN lub płytę montażową - Pliki
Manual LC1D38FD - Opinie (1)
