Softstart 790A 3x400A ATS480C79Y Schneider Electric
- Producent:Schneider Electric
- Kod Produktu:ATS480C79Y
- Index:07-16062-23-12
- Nr. zamówieniowy:ATS480C79Y
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Układ łagodnego rozruchu Altivar ATS480 790A
Softstart ATS480C79Y Schneider Electric dedykowany do uruchamiania oraz zatrzymywania silników asynchronicznych. W przypadku pracy lekkiej nominalny prąd softstartera wynosi 790A, zaś przy pracy ciężkiej jest to 660A. Napięcie zasilania softstartu ATS480C79Y wynosi 176,8....759 VAC, a częstotliwość napięcia zasilającego 40...72 Hz. Softstarty Altivar ATS480 mają możliwość podłączenia w linii zasilającej silnika oraz do zacisków uzwojeń silnika połączonych w trójkąt. Układ łagodnego rozruchu ATS480C79Y współpracuje z silnikami o mocy od 220 kW do 710 kW w zależności od napięcia sieciowego:
- 220 kW przy 230 V AC w linii zasilającej silnik, praca lekka,
- 400 kW przy 400 V AC w linii zasilającej silnik, praca lekka,
- 355 kW przy 400 V AC w linii zasilającej silnik, praca ciężka,
- 500 kW przy 440 V AC w linii zasilającej silnik, praca lekka,
- 400 kW przy 440 V AC w linii zasilającej silnik, praca ciężka,
- 500 kW przy 500 V AC w linii zasilającej silnik, praca lekka,
- 500 kW przy 525 V AC w linii zasilającej silnik, praca lekka,
- 710 kW przy 660 V AC w linii zasilającej silnik, praca lekka,
- 630 kW przy 660 V AC w linii zasilającej silnik, praca ciężka,
- 710 kW przy 690 V AC w linii zasilającej silnik, praca lekka,
- 630 kW przy 690 V AC w linii zasilającej silnik, praca ciężka,
- 355 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
- 315 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
- 630 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
- 400 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca ciężka.

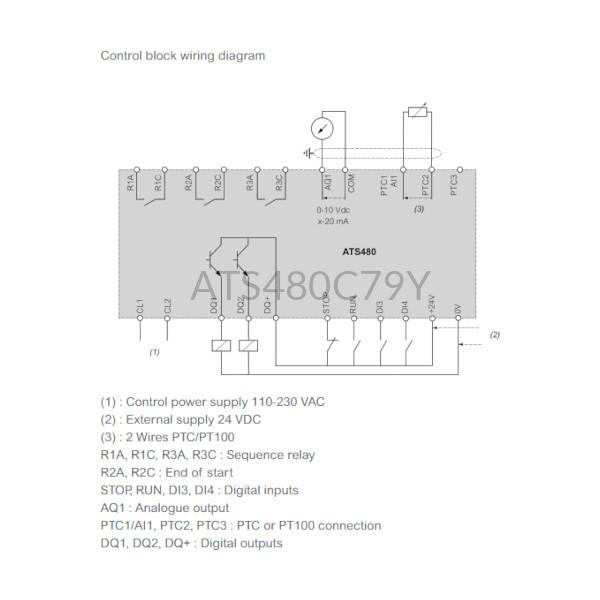

Urządzenie łagodnego rozruchu ATS480C79Y o 93,50...253 VAC o napięciu obwodu sterującego 93,5...253 V AC. Napięcie sterujące soft starterów ATS480 wynosi 24 V DC. Układ łagodnego rozruchu Altivar ATS 480 ATS480C79Y został wyposażony w 4 wejścia cyfrowe, 3 wyjścia przekaźnikowe, 2 wyjścia binarne, 1 wejście analogowe, 1 wyjście analogowe. Komunikacja odbywa się protokołem Modbus RTU po RS485. Schneider Electric daje możliwość rozbudowy urządzenia za pomocą modułów komunikacyjnych o: Profibus DP V1, Profinet, Modbus TCP/EtherNet/IP, CANopen. Softstart Altivar ATS480 ATS480C79Y posiada obudowę o stopniu ochrony IP20 i wymiarach: 890x770x329 mm i wadze 115 kg.
- Specyfikacja
Wejścia/Wyjścia Obsługa czujnika PT100 Wejścia binarne 4 Wyjścia binarne 2 Wyjścia przekaźnikowe 3 Wejścia analogowe 1 Wyjścia analogowe 1 Napięcie wejść analogowych (V) 0...10 Prąd wejść analogowych (mA) 0...20 Komunikacja Port RS485 RJ45 Protokół komunikacyjny Modbus RTU Rodzaj aparatu Typ Softstart Zasilanie Napięcie sterowania (VDC) 24 Moc (kW) 500 710 400 355 630 315 220 Napięcie zasilania (VAC) 176,8....759 Częstotliwość napięcia zasilającego (Hz) 40...72 Prąd wyjściowy (A) 790 660 Wymiary i waga Głębokość (mm) 329 Szerokość (mm) 770 Wysokość (mm) 890 Waga (kg) 115 Ogólne Temperatura pracy (°C) -15...60 Stopień ochrony IP 20 - Pliki
