Softstart 140A 3x400A ATS480C14Y Schneider Electric
- Producent:Schneider Electric
- Kod Produktu:ATS480C14Y
- Index:07-16052-23-11
- Nr. zamówieniowy:ATS480C14Y
- Indywidualne ceny dostępne po zalogowaniu
- Opis
Układ łagodnego rozruchu Altivar ATS480 140A
Softstart ATS480C14Y Schneider Electric dedykowany do uruchamiania oraz zatrzymywania silników asynchronicznych. W przypadku pracy lekkiej nominalny prąd softstartera wynosi 140A, zaś przy pracy ciężkiej jest to 110A. Napięcie zasilania softstartu ATS480C14Y wynosi 176,8....759 VAC, a częstotliwość napięcia zasilającego 40...72 Hz. Softstarty Altivar ATS480 mają możliwość podłączenia w linii zasilającej silnika oraz do zacisków uzwojeń silnika połączonych w trójkąt. Układ łagodnego rozruchu ATS480C14Y współpracuje z silnikami o mocy od 37 kW do 110 kW w zależności od napięcia sieciowego:
- 37 kW przy 230 V AC w linii zasilającej silnik, praca lekka,
- 30 kW przy 230 V AC w linii zasilającej silnik, praca ciężka,
- 75 kW przy 400 V AC w linii zasilającej silnik, praca lekka,
- 55 kW przy 400 V AC w linii zasilającej silnik, praca ciężka,
- 75 kW przy 440 V AC w linii zasilającej silnik, praca lekka,
- 55 kW przy 440 V AC w linii zasilającej silnik, praca ciężka,
- 90 kW przy 500 V AC w linii zasilającej silnik, praca lekka,
- 75 kW przy 500 V AC w linii zasilającej silnik praca ciężka,
- 90 kW przy 525 V AC w linii zasilającej silnik, praca lekka,
- 75 kW przy 525 V AC w linii zasilającej silnik, praca ciężka,
- 110 kW przy 660 V AC w linii zasilającej silnik, praca lekka,
- 90 kW przy 660 V AC w linii zasilającej silnik, praca ciężka,
- 110 kW przy 690 V AC w linii zasilającej silnik, praca lekka,
- 90 kW przy 690 V AC w linii zasilającej silnik, praca ciężka,
- 75 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
- 55 kW przy 230 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca ciężka,
- 110 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca lekka,
- 90 kW przy 400 V AC do zacisków uzwojeń silnika połączonych w trójkąt, praca ciężka.

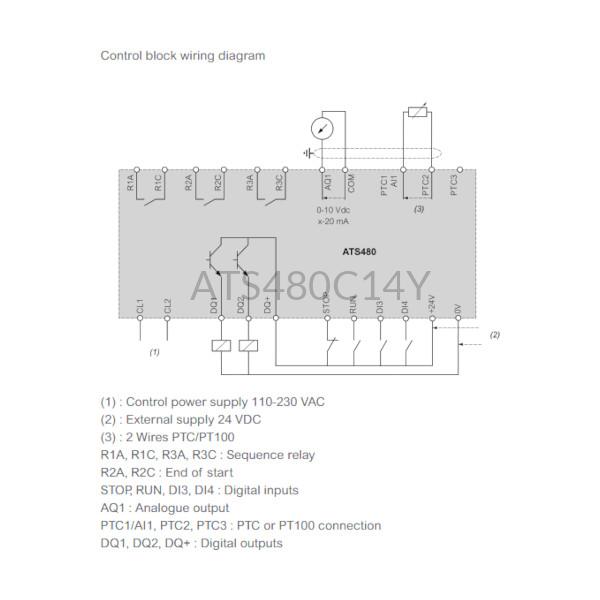

Urządzenie łagodnego rozruchu ATS480C14Y o 93,50...253 VAC o napięciu obwodu sterującego 93,5...253 V AC. Napięcie sterujące soft starterów ATS480 wynosi 24 V DC. Układ łagodnego rozruchu Altivar ATS 480 ATS480C14Y został wyposażony w 4 wejścia cyfrowe, 3 wyjścia przekaźnikowe, 2 wyjścia binarne, 1 wejście analogowe, 1 wyjście analogowe. Komunikacja odbywa się protokołem Modbus RTU po RS485. Schneider Electric daje możliwość rozbudowy urządzenia za pomocą modułów komunikacyjnych o: Profibus DP V1, Profinet, Modbus TCP/EtherNet/IP, CANopen. Softstart Altivar ATS480 ATS480C14Y posiada obudowę o stopniu ochrony IP20 i wymiarach: 340x200x272 mm i wadze 12,4 kg.
- Specyfikacja
Wejścia/Wyjścia Obsługa czujnika PT100 Wejścia binarne 4 Wyjścia binarne 2 Wyjścia przekaźnikowe 3 Wejścia analogowe 1 Wyjścia analogowe 1 Napięcie wejść analogowych (V) 0...10 Prąd wejść analogowych (mA) 0...20 Komunikacja Port RS485 RJ45 Protokół komunikacyjny Modbus RTU Rodzaj aparatu Typ Softstart Zasilanie Napięcie sterowania (VDC) 24 Moc (kW) 55 45 37 110 30 90 75 Napięcie zasilania (VAC) 176,8....759 Częstotliwość napięcia zasilającego (Hz) 40...72 Prąd wyjściowy (A) 110 140 Wymiary i waga Głębokość (mm) 272 Szerokość (mm) 200 Wysokość (mm) 340 Waga (kg) 12,4 Ogólne Temperatura pracy (°C) -15...60 Stopień ochrony IP 20 - Pliki
