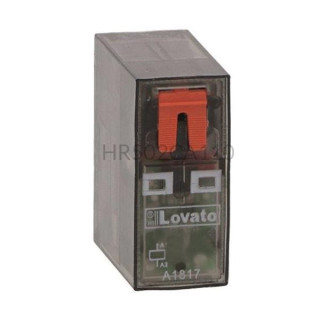

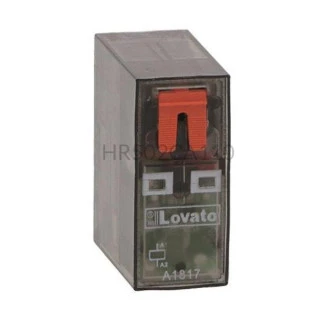

Przekaźnik miniaturowy 110 V AC 8A HR502CA110 Lovato

Miniaturowy przekaźnik HR502CA110 Lovato Electric

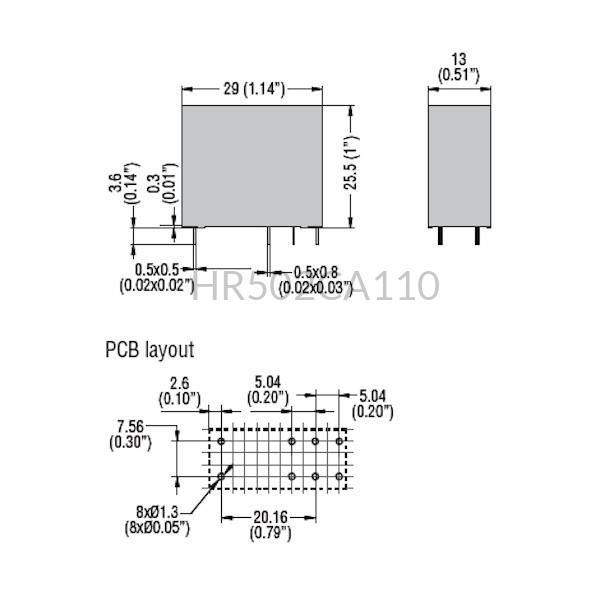

Przekaźnik przemysłowy w miniaturowej obudowie HR502CA110 posiada 2 styki przełączne. Napięcie sterujące przekaźnika wynosi 110 V AC. Dopuszczalny prąd styków to 8A. Maksymalna moc przekaźnika przemysłowego HR50 2C w kategorii AC-1 podana jest na 2000W, a w AC-15 wynosi 150 VA. HR502CA110 został wyposażony w przycisk mechaniczny oraz wskaźnik LED. Producent deklaruje żywotność przekaźnika w połączeniach mechanicznych do 10000000 cykli natomiast w połączeniach elektrycznych do 50000 cykli. Styki modułu HR502CA110 zostały wykonane ze stopu AgSnO2, a ich impedancja wynosi 100 mOhm. Elektromagnetyczny przekaźnik HR50 przystosowany jest do montażu na płycie PCB oraz w gniazdach. Dopuszczalna temperatura pracy HR502CA110 oscyluje w przedziale -40...85°C. Wymiary przekaźnika elektromagnetycznego Lovato HR50 to: 25,5 x 13 x 29 mm, natomiast jego waga wynosi 37,56 g.

Przekaźnik miniaturowy Lovato przystosowany jest do montażu w gniazdach:

•     HR5XS21
•     HR5XS22
•     HR5XS21S
•     HR5XS21P

Schemat połączeń przekaźnika Lovato HR502CA110
