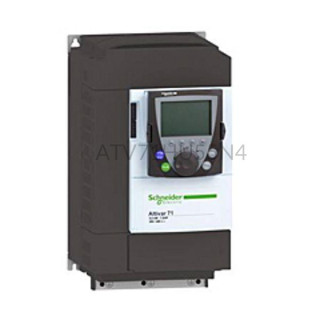

Falownik trójfazowy 5,5kW ATV71HU55N4 Schneider Electric

Nowatorski falownik ATV71HU55N4 firmy Schneider Electric z serii Altivar 71 o mocy 5,5kW. Zasilany jest 380 V - 15%...480 V + 10%  o częstotliwości 50 Hz - 5%...60 Hz + 5 % i poborze prądu 20,3 A - przy 380 V; 17 A - przy 480 V. Prąd wyjściowy (przy 230V): 17,5 A. Maksymalny prąd chwilowy przez 60s wynosi 26,3A, natomiast przy 2s 28,8A. Napięcie wyjściowa max 3x wartość napięcia wejściowego. Typ sterowania silnikiem: -asynchroniczny: bezczujnikowe sterowanie wektorem pola (FVC), wsp. napięcie/częstotliwość (2 lub 5 punktów), system ENA (adaptacja energii) dla niestabilnych obciążeń, -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 10...1000Hz. Przeciążalność 170% znamionowego momentu silnik przez 60s; 220% przez 2s. Falownik wyposażony jest w zabezpieczenia: zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe. Urządzenie wyposażone jest także w 6 wejść binarnych (jedno konfigurowalne sprzętowo), 2 wyjścia binarne (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)) oraz 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit). Komunikacja odbywa się poprzez porty RS485, CANopen (połączenie z portem sieciowym Modbus RJ45). Wymiary 175 x 295 x 187mm, waga 5,5kg.
