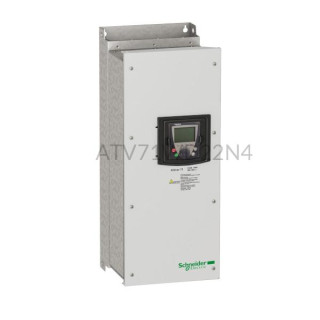

Falownik trójfazowy 22kW ATV71WD22N4 Schneider Electric
- Producent:Schneider Electric
- Kod Produktu:ATV71WD22N4
- Index:03-2969-19-07
- Nr. zamówieniowy:ATV71WD22N4
- Zapraszamy do kontaktu z działem Handlowym.
- Opis
Nowatorski falownik ATV71WD22N4 marki Schneider Electric z serii Altivar 71 o mocy 22kW. Zasilany jest 380 V - 15%...480 V + 10% o częstotliwości i poborze prądu 50 A - przy 380 V; 42 A - przy 480 V. Prąd wyjściowy przy 380 V/ 480 V: 48 A/ 40 A. Maksymalny prąd chwilowy przez 60s wynosi 72A, natomiast przy 2s 79,2A. Napięcie wyjściowe max 3x wartość napięcia wejściowego. Typ sterowania silnikiem: asynchroniczny: bezczujnikowe sterowanie wektorem pola (FVC), wsp. napięcie/częstotliwość (2 lub 5 punktów), system ENA (adaptacja energii) dla niestabilnych obciążeń, -synchroniczny: sterowanie wektorem pola bez sprzężenia od prędkości. Częstotliwość wyjściowa 10...1000Hz. Przeciążalność 170% znamionowego momentu silnika przez 60s; 220% znamionowego momentu silnika przez 2s. Falownik posiada zabezpieczenia zwarciowe, termiczne, nadprądowe, podnapięciowe, nadnapięciowe. Urządzenie wyposażone jest także w 6 wejść (jedno konfigurowalne sprzętowo), 2 wyjścia binarne (przekaźnikowe), 3 wejścia analogowe (- 1: napięciowe -10...10V (rozdzielczość 11 bitów + znak) - 2: napięciowe 0..10V lub prądowe 0...20mA (rozdzielczość 11 bitów)) oraz 1 wyjście analogowe (napięciowe 0...10V lub prądowe 0...20mA, 10bit). Komunikacja odbywa się poprzez port RS485, CANopen (połączenie z portem sieciowym Modbus RJ45). Wymiary 285 x 720 x 315mm, waga 31kg.
Zalecanym przez producenta zamiennikiem dla falownika ATV71WD22N4 jest ATV950D22N4 oraz ATV950D30N4.
- Specyfikacja
Wejścia/Wyjścia Wejścia binarne 6 Wyjścia binarne 2 Wejścia analogowe 3 Wyjścia analogowe 1 Komunikacja Port RS485 CAN Tak Rodzaj aparatu Typ Przemiennik częstotliwości Zasilanie Moc (kW) 22 Napięcie zasilania (VAC) 323...528 Pobór prądu (A) 50 - Opinie (14)
